大鹏新区佳兆业建筑工地无线传输

发布时间:

2014-03-20 00:00

一、现场情况

2011年12月30日“大鹏新区”揭牌成立!“大鹏新区”包括原深圳龙岗区的大鹏、南澳和葵涌三个街道。在保护资源的前提下,新区定位“世界级滨海生态旅游度假区”。以超越大少梅沙、巽寮湾的视野,打造全球一流生态度假区。我公司应大鹏新区佳兆业项目部的要求,给在建中的建筑工地做一套数字无线视频监控系统,以监控整个工程的进度。

二、客户需求

现场监控线路走高空线路的话安全隐患大,国家管理部门不允许;走地埋线的话,工程量太大,工地上进进出出的载重车辆有可能会辗断视频线路。如果采用无线传输设备来监控的话,就大大节省了人力物力,不仅安全性能高,无线传输设备还可以重复使用(如果本期工程做完,可将无线设备拆下用在下一期工程上)!



三、方案设计

此次监控工地数字无线视频监控项目主要采用58T8VC数字无线网桥,内置一路视频编码器,该系列设备的一体化设置大大节省了对监控现场空间的占用,使摄像头到无线传输设备的连接线路更加简便。五个监控点位各安装一台模拟匀速红外球机作为前端的视频采集端,通过编码器连接到网桥58T8VC,做一对多传输到中继段塔吊接收端,最后由一套58T8G将所有整合的数字视频信号传输到后端监控室,并进NVR存储。



四、方案图片

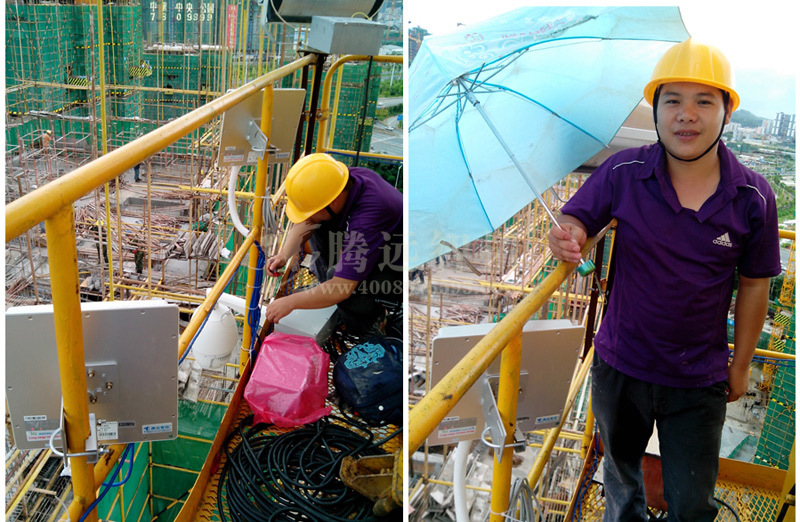

五、项目施工

现场施工中,有两座塔吊电源未布置到位。设备安装完毕之后,有2路视频没图像。所以只好使用随身携带的临时电池做为电源供电,将图像全部在后端显示器调出之后,再将电池卸下。无电源的两座塔吊现场已将电源线路预留出来,只需要项目部人员派电工将线路接上即可通讯。

六、注意事项

此现场后期有几路视频无图像显示,经我方技术人员去现场维护时发现,由于工程进行到后期,塔吊不断的升高,升高塔吊的人员将我方设备电源、供电盒、网线等配件遗失。造成数字无线网桥不工作,经协商后我方又添加安装一套供电配件之后,设备正常工作。后端图像资料丢失等情况已解决!
