深圳建筑工地塔吊无线传输案例

发布时间：

2014-08-28 14:53

一、客户需求

深圳某个建筑工地为了加强对工地的安全管理、提高工程的管理效率并保护工地的财物安全，因此需要在建筑工地现场安装一套先进的视频监控安全管理系统。但由于，建筑工地范围较大、建筑设施很多，而且施工环境较为复杂，对于安装有线监控系统来说颇为麻烦，所以工程方选择了安装和管理都较为方便的无线传输系统。

二、现场描述

该工地有2个大型塔吊都需要实时监控，并将监控视频传到监控室，监控点与监控室的最远传输距离达1.6公里。每个塔吊配置一个高清网络摄像头和一套无线传输设备（包括一个云台接收天线、一个定向传输天线、还有一台模拟传输设备），中继点设置在附近一栋已经建设完成的楼层外壁，该中继点分布接收从两个大型塔吊上传输过来的视频信号，并利用视频转码器将视频信号用无线网桥ST58T8G传输到监控室。

由于客户需要做无线远程监控，因为该系统也直接连接到互联网上，客户可以只需要用手机上网就可以通过互联网实时监控工地现场的状况。

三、无线传输方案设计思路

①在2个塔吊上安装监控摄像头，设为监控点。

②设置中转站，用来避开阻挡物，保证传输的顺利进行。

③中转站将从2个塔吊上传来的视频数据转码并传输到监控中心的交换机，交换机接入互联网和监控室的局域网。

④管理人员通过监控室的监控显示屏实时监控工地情况，就算管理者出门在外，只需通过互联网登录该监控系统也能实时监控工地情况。

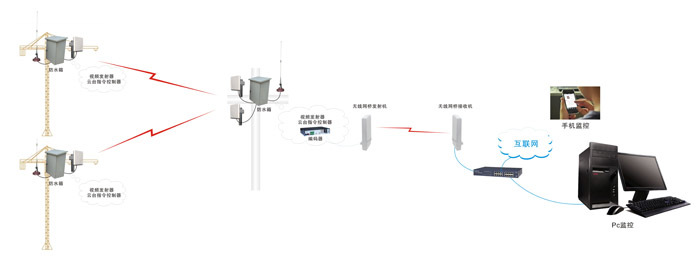

四、无线传输结构
