山西工地塔吊无线传输解决案例

发布时间：

2014-04-10 15:50

当前是一个飞速发展的世纪，安防监控技术已经非常完善，人们利用安防监控设备进行防范和阻止各类安全事故的发生。经过多年的技术沉淀和科技发展，无线传输由于安装简单、调试方便、传输距离远、传输稳定等特点，应用范围越来越广泛。有了无线传输，工地塔吊监控变得更加简单方便。

现场环境分析：

一个工地上有3个塔吊，塔吊上安装2个摄像机，要传到总办公室，工地里监控中心有5KM左右，因距离较远，不方便布线，所以决定采用无线传输。

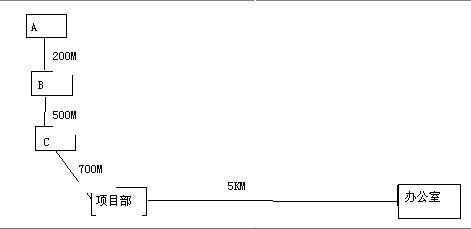

现场示意图

监控点摄像机到办公室中间有阻档，在工地附近的项目部有一个至高点既能看到3个摄像机也能看到总办公室，因此先把摄像机信号传到项目部做一次信号中转，再从项目部把视频信号传回总办公室。

工地塔吊监控方案设计：

由于工地环境比较复杂，信号干扰比较多，所以选用在塔吊工地上应用比较成熟的数字无线网桥ST58T8G来设计监控方案。中继处选用可以一对多接收，外接角度天线的数字无线传输设备ST58T8G-N。

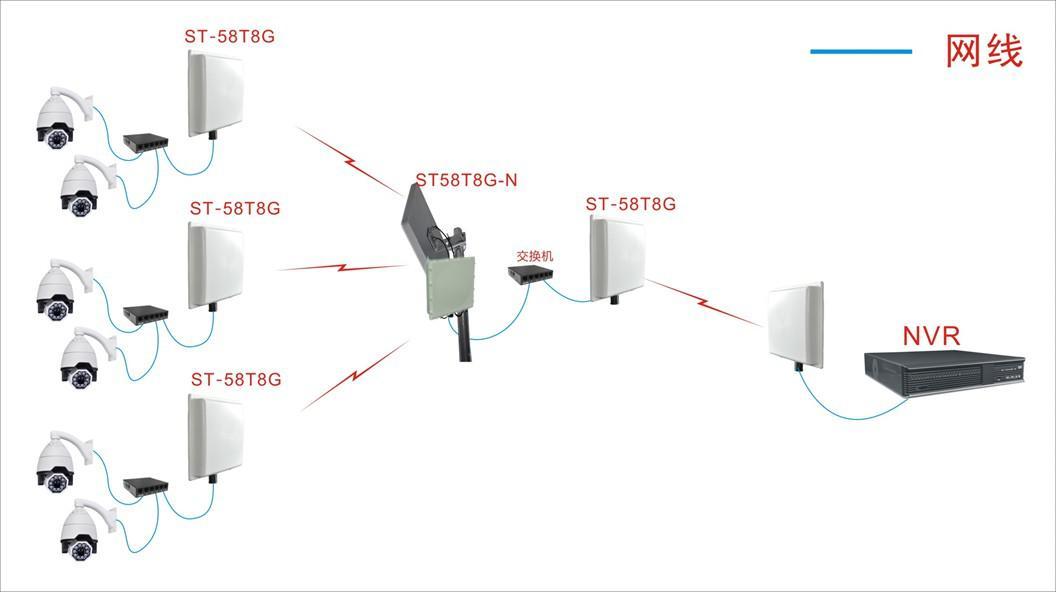

无线传输示意图

如上图所示，3个塔吊由3台ST58T8G发射到项目部中继处，中继处用ST58T8G-N做一对3接收，然后连接交换机通过一台ST58T8G传输信号到监控中心，后端用NVR实时监控。
