远距离无线传输海洋监测

发布时间:

2020-03-17 00:00

海洋环境监测已成为生态环境监测的一部分,人们越来越重视海洋环境保护和资源开采。近年来,国家大力投入人力物力来对海洋进行探索和监测,与此同时,监测保护手段需要依靠海上通信设备,需要借助电子科技的力量,使得海上电子科技产品需求进一步扩大,产品功能性能日新月异。

我国某地海洋监测站需要对离岸30公里外的某片海域进行环境监测,通过无线传输 方式让实时图像监测海上环境并回传各种采集数据。由于海面风浪大,监测布控点并不是固定的海上平台,会临时移动和旋转,需要保证图像和数据传输稳定不中断。

为解决因船体晃动而影响信号传输问题,腾远智拓选用大功率高性能无线传输设备,搭配高增益天线采用“一扇对三扇”的办法进行测试,既克服了“点对点”因移动、旋转而断线问题,又避免了“圆对圆”因距离远而带宽不足问题,使监测设备在晃动的船体上可以与远岸上的无线传输设备保持链接,并有足够的带宽让图像和其它数据得以回传。

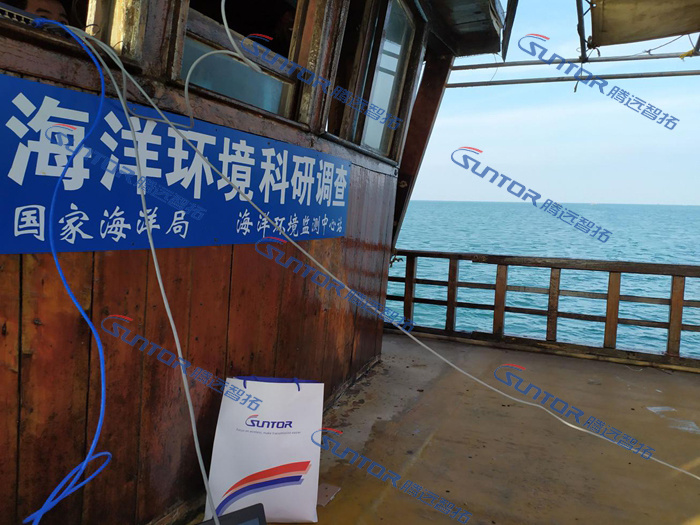

监测区域船上无线传输设备用两个一分三功分器安装三个120°的扇区天线,覆盖360°

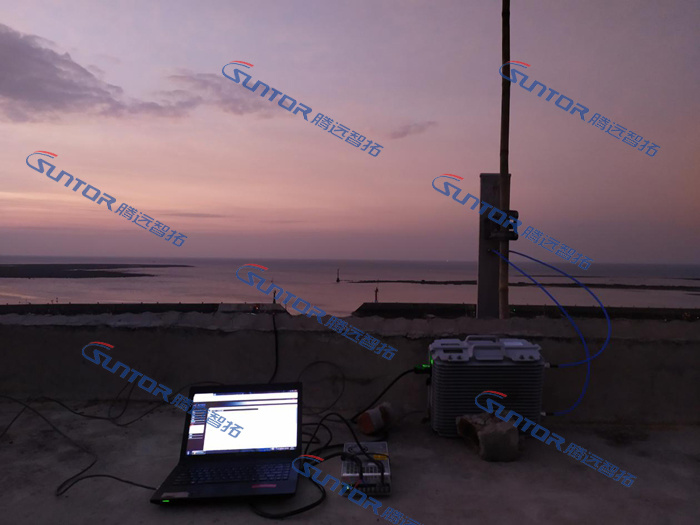

岸上无线传输设备安装一个120°扇区天线

经测试得,当船只到达离岸30km的监测区域,无线传输设备连通性良好,能够实时传回监测画面和其它采集数据,用IxChariot软件测得总带宽可达10Mbps以上,完全满足客户需求。

无线传输设备岸上接收端接收到海上传回的实时图像

当船只航行到30km以外的海面时,手机没有了4G信号,与岸上人员无法直接用手机进行通信。此时,岸上人员把后端设备接入互联网,船上人员把前端无线传输设备接入路由器,设置wifi分享给手机使用。当船体晃动、旋转时,图像清晰流畅不中断,顺利建成一条坚固稳定的无线链路。
