柳州马步水库视频监控系统

发布时间:

2020-03-23 00:00

一、项目背景

马步水库位于广西柳州市鹿寨县雒容镇境内,该水库由马步小河截水而成,总库容1850万立方米,灌溉面积777.4公顷。水库在防洪减灾和水环境保护中起着重要作用,因此马步水库管理部门为了对水库实行科学、安全、自动化的管理,需为水库安装一套完善的视频监控系统。



二、项目需求

由于水库的面积广大、地形复杂、实现人工监控管理难度大,水库前端监控点和监控中心相距较远并且位置较分散,而且在不破坏原有的环境下进行,利用传统网络布线的方式对水库来说施工不便,而且成本较高,为了降低成本和提高系统的可扩充性、灵活性,所以前端监控点采用风光互补发电原理供电,利用无线网桥设备的无线传输技术将视频和信息传输到监控中心。



三、视频监控项目方案设计

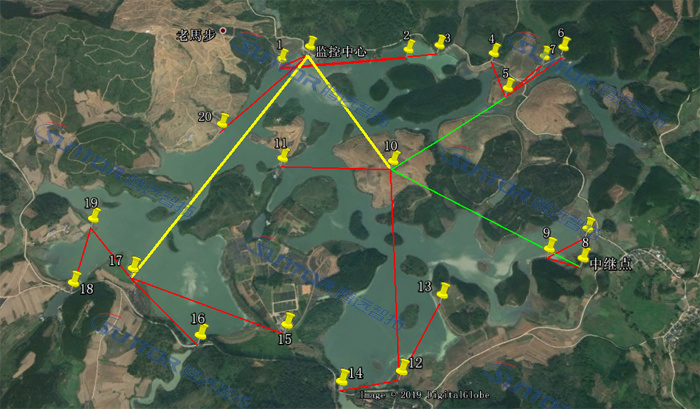

我公司技术人员与业主单位协商确定现场监控点位图,现场总共20个监控点位,全部采用高清球形摄像机,高清球机可以360°转动,这样就可以察看到整个水库的现场情况,腾远智拓ST58T8G-N和ST5816大功率无线网桥担任信号传输的重要环节。由于点位分散取电不方便,全部采用太阳能系统供电,监控点位图如下:

通过我司技术人员多年无线传输项目方案设计及施工经验,结合业主监控无线网桥点位设定,针对本项目无线传输系统,设计专业的无线方案。如下:

四、方案原理

现场20个监控点位全部通过腾远智拓无线网桥以点对点和点对多点的方式传输到监控中心,距离相近的点位以点对多点的方式先传输到汇集点,然后经过高带宽无线传输设备以点对点的方式再传输到管理监控中心存储显示。

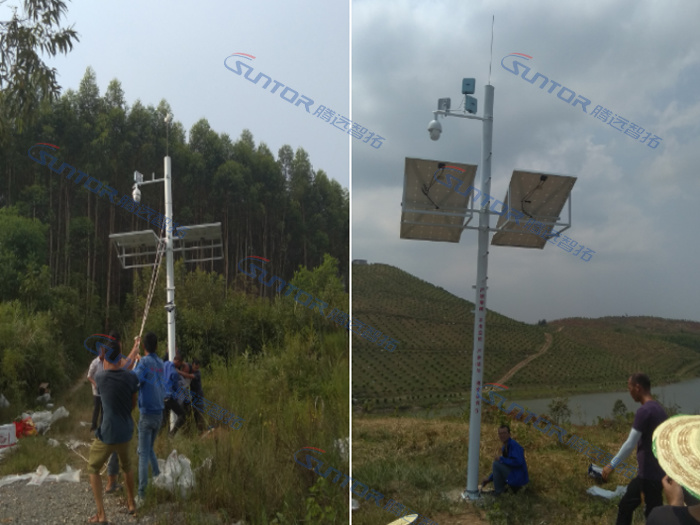

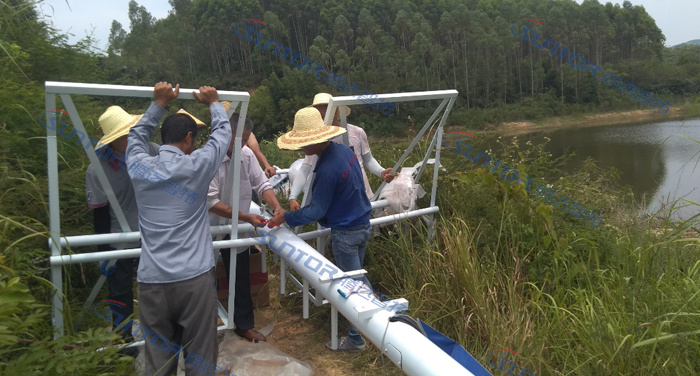

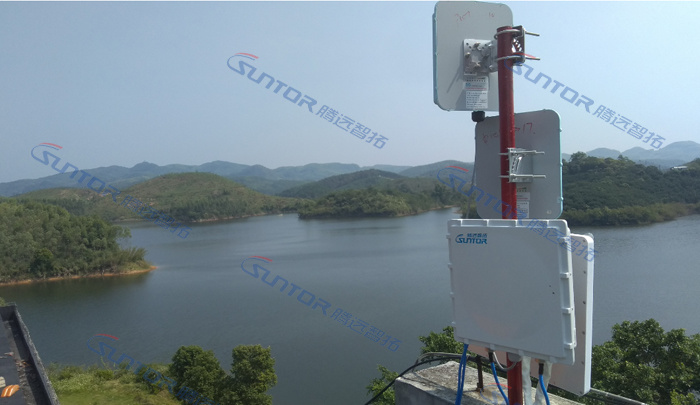

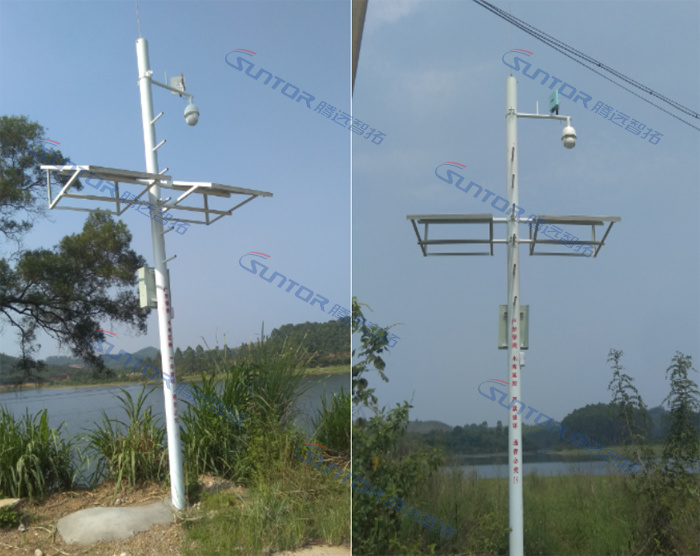

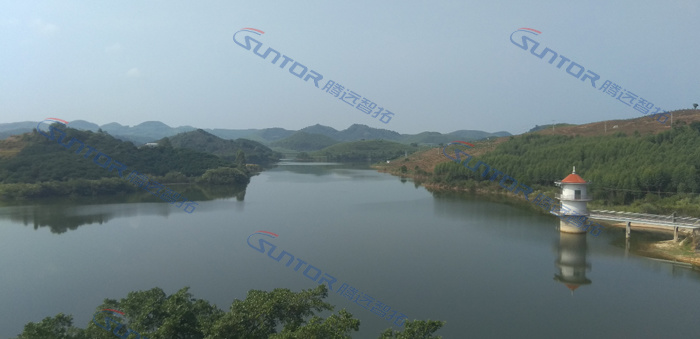

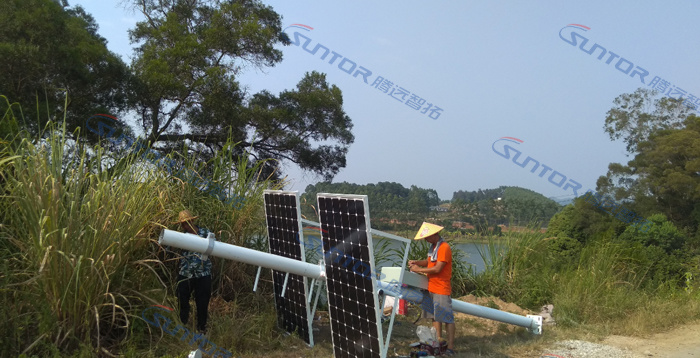

五、现场照片
