mesh智能无线组网传输设备测试

发布时间:

2023-08-30 14:38

一.测试概述

1、测试目的

验证5801GB-M自组网无线设备通信性能。

2、测试方法

把六台不同模块的设备放在六个不同点位上,每两个点位相距不超过1公里且通视无阻挡,通过带宽测试软件测试,记录在不同点位下与最后一个点位的带宽。

3、测试设备

5801GB-M1 2台(移动点)、5801GB-M2 2台(1号点和6号点)、5801GB-M3 4台(2号点、3号点、4号点、5号点)

4、测试地点

深圳龙华新区长兴路,全程3公里。

二.测试过程以及数据记录

1.把六台固定点设备按照1号到6号的顺序依次放在沿河堤坝上,每两个点位相距不超过1km。


1)测试一:点位与点位之间通信都采用18Dbi喇叭口天线,设备架设高度为2.5M。

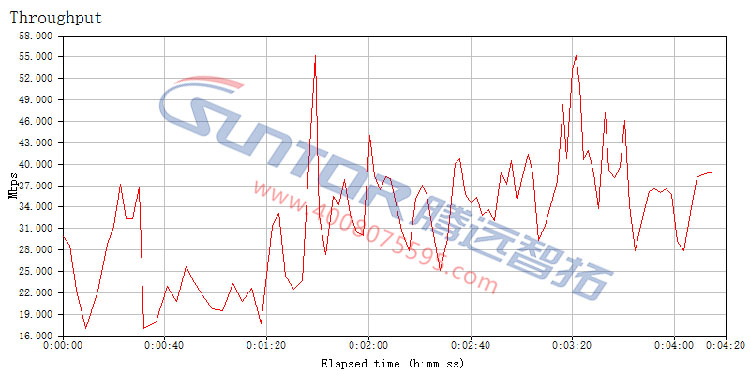

一号点到六号点带宽如下图

  由上图可以看出平均带宽在70-85Mbps左右,由于设备架设高度不是很高,途中经过大货车时,会造成天线信号不是很好,所以会出现带宽有的低现象。



    2)场景:点位与点位之间通信都采用18Dbi平板定向天线,设备架设高度为2.5M;移动点采用12Dbi全向天线,架设高度为2M。

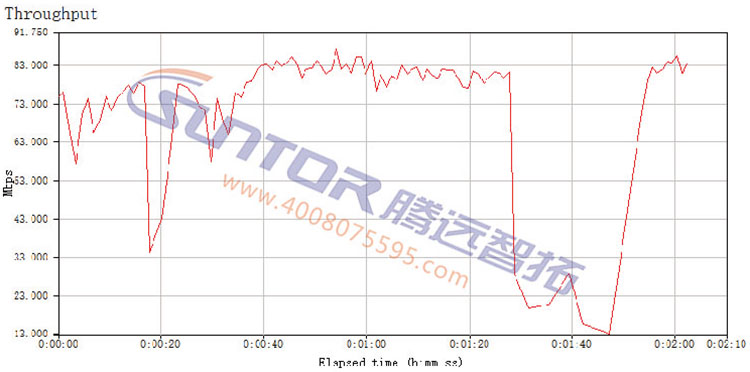

移动点在六号点位时,移动点到六号点带宽如下图

移动点在一号点位时,移动点到六号点带宽如下图

   转载文章时请标明出自腾远智拓:www.4008075595.com
