COFDM无线视频传输设备知识详解

发布时间：

2023-08-28 10:12

COFDM是一种在无线传输领域最为先进的技术，它是编码正交频分复用(coded orthogonal frequency division multiplexing)的简称，它最大的优点就在于支持突破视距限制的应用。绕射能力和穿透障碍物是COFDM的技术核心，可以对噪声和信号干扰有着很好的免疫力。

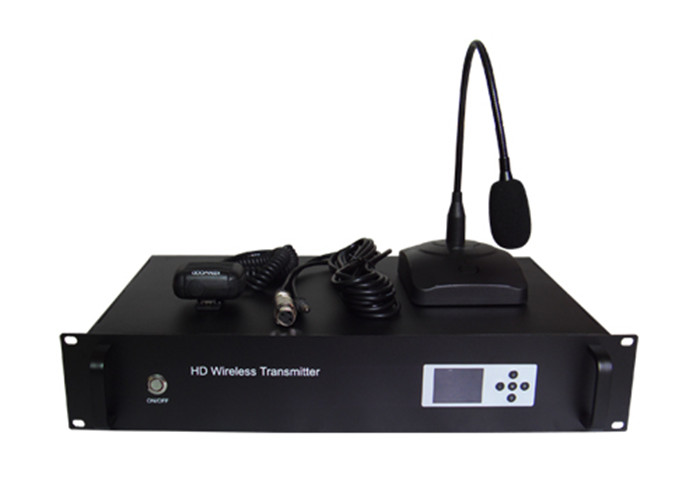

COFDM无线视频传输设备的主要功能就是实现无线视频的实时传输，在过去传统型的无线图像传输，主要是以单向的模拟电视广播为主，这种传统无线图像传输的缺点就在于如果在不同地点用相同频率发射播出电视节目时，它们之间会有相互干扰。并且由于接收或发射的一方处于移动状态，无论是发射端还是接收端都可能遇到强烈的多径干扰，因此对这种干扰的处理方式很可能从根本上影响一个无线高清视频实时传输系统的性能。而COFDM无线视频传输设备的技术正好克服了这类问题。

COFDM无线视频传输设备具有以下优点

1、非视距技术，绕射能力强

COFDM设备具有多载波等技术特点，因此具备“非视距”、“绕射”传输的优势，在城市、山地、建筑物内外等阻挡物多的环境中， COFDM设备能够高效的实现清晰图像的稳定传输，受环境影响极小。其收发两端采用的全向天线，可根据现场不同情况及指挥/导演的要求自由活动。整个设备系统操作简单、稳定，应用非常灵活。

2、具备优异的抗电磁干扰性能

COFDM无线视频传输设备通过各个子载波的联合编码，具有非常强的抗衰落能力。在单载波系统中(如数字微波，扩频微波等)，单个载波衰落或受到干扰能够导致整个通信链路失败，但是在具有多载波的COFDM系统中，仅仅只有很小一部分子载波会因此受到干扰，对传输通信链路营销很小，而且这些子信道载波错误还可以采用纠错码来进行纠错，从而确保了传输的低误码率。

3、具有高速数据传输的能力

高质量的视音频要求具有清晰稳定的画面，要达到这样的效果除对摄像机的要求外，对信道速率和编码流要求十分高。一般的数字微波，扩频微波传输中，虽然采用MPEG2编码，但其信道大多采用2M的速率，无法很好的满足后期分析、存储编辑等要求。COFDM设备无线传输速率一般大于4M bps，满足高质量视音频数据的传输。

4、适合高速移动中传输

一般无线传输设备只能定点传输，这种设备应用到无人机、船舶上，火车等一定速度高的平台上，通常的方法是为设备添加“天线伺服稳定”装置，以便于很好的解决电磁波定向、跟踪、稳定等问题，但是这样也只能在一定条件下实现移动点对固定点的传输。而且其系统具有技术环节多、施工程序复杂，可靠性低，造价高等缺点。但对于COFDM设备，不需要任何附加装置，就可实现固定—移动，移动—移动间的使用，非常适合安装到无人机、船舶、火车等移动平台上。设备不但传输性能高，而且性能非常稳定。
