COFDM无线图像传输设备优点及分类

发布时间：

2026-04-13 13:54

编码正交频分复用其简称就是我们行内人士所熟知的COFDM，该调制技术是目前世界先进和具发展潜力的。它的工作原理是通过将高速数据流串并转换，分配到传输速率较低的若干子信道中进行传输。

应用在无线图像传输中，COFDM则具有以下优势：

1、在不可视、复杂的环境当中，COFDM能充分发挥出其优秀的“绕射”和“穿透”能力，能在城区、城郊或者建筑物等有阻挡的环境下发挥出强大的无线传输功能。

2、在高速移动的过程中，也能保持稳定的无线传输速率，能在高速行驶中的无人机、车辆、船只等平台上将视频信号稳定回传。

3、拥有高质量的视频编码技术，保证高清图像能够呈现在后端的视频显示器之上。

4、通过子载波联合编码，能有效对抗传输过程中所遭遇的干扰信号，拥有极强的抗衰落能力。

从上述COFDM的优势中可以延伸出COFDM无线图像传输设备集中设备分类

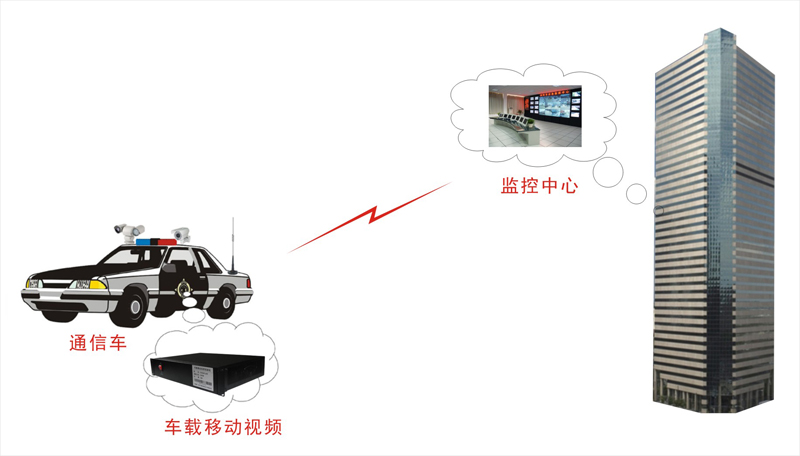

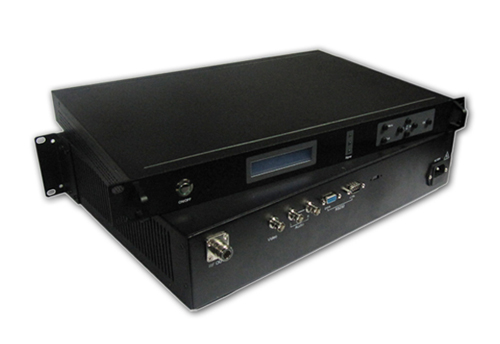

一、车载COFDM无线图像传输设备

代表产品：ST6000CS10F

COFDM无线图像传输设备能够在高速的移动平台上使用，因此作为车载设备，在时速150公里的情况下，COFDM无线图像传输设备也能完美发挥出其优点，在通视环境下直线传输可达100公里，在非通视环境下也能传输20公里。

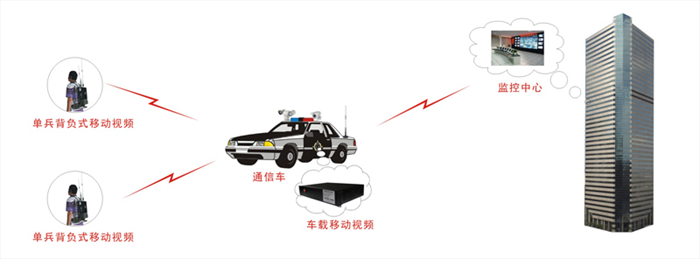

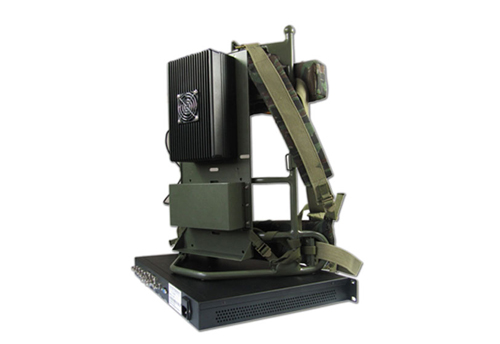

二、单兵COFDM无线图像传输设备

代表产品：ST60系列

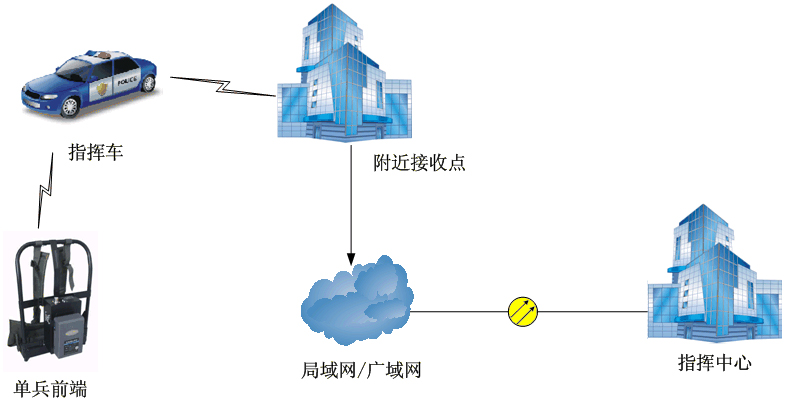

该设备作为单兵设备，由单兵背负携带，在有遮挡的情况下能传输1公里，在通视环境下能传输5-8公里。常与移动通讯指挥基站配合使用，构成以单兵设备→移动通讯指挥站点→指挥总部这样结构的通讯系统。能应用于巡警巡逻、野外探测、野外作战、三防应急等。

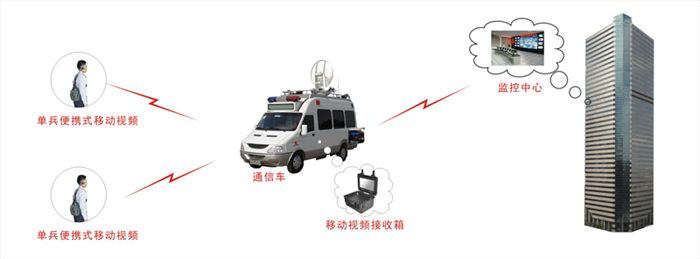

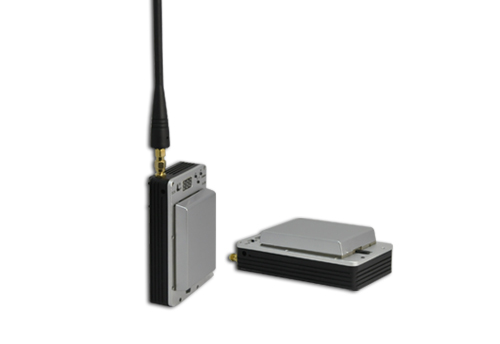

三、小型便携式COFDM无线图像传输设备

代表产品：ST62系列

这是一款轻便小巧的COFDM无线图像传输设备，在非视距的情况下传输距离不低于300米，在通视环境下能传输1-10公里。

作为便携式的移动设备，单靠单个的传输能力有限，所以一般和单兵设备一样，与移动通讯指挥基站配合，构成小型便携设备→移动通讯指挥站点→指挥总部的通讯系统。常用于暗访调查、侦查、取证等。

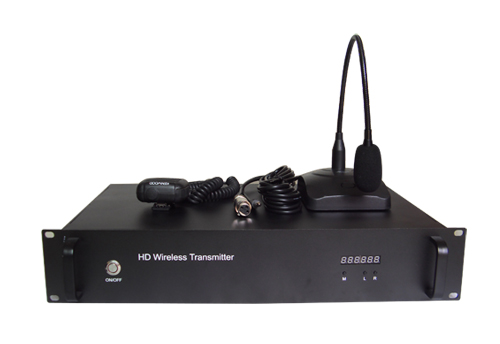

四、高清COFDM无线图像传输设备

代表产品：ST60系列HD

这是一款车载式的双向语音高清COFDM无线图像传输设备，通视环境下可传输60公里！

采用高效压缩H.264新数字视频编码标准，清晰度达到全高清HD1080P画质，相对窄带的空中频率占用（2/2.5/4/8MHz），以极少的带宽资源传输极高质量的图像信号。
