30,40公里无线网桥移动无线视频传输测试

发布时间：

2023-08-30 11:36

测试位置：

A：深圳宝安电视塔 22°38´45.37"北 113°50´45.48"东海拔：285米

B：珠海淇澳岛 22°26´24.81"北 113°39´6.52"东海拔：0米

C：珠海情侣北路 22°21´34.65"北 113°37´21.62"东海拔：0米

测试距离（A到B、A到C之间距离分别是）：30km、 40km

测试设备：ST5801GB-M1、ST5800DB-M、碟状天线、 120°扇形天线、全向天线

测试目的：

一、测试ST5801GB-M1智能数字无线网桥采用29dBi天线和32dBi天线分别在30km和40km位置传输时的信号值和网络带宽状况。

二、测试ST5800DB-M大功率移动无线视频传输设备一端使用全向天线另外一端采用定向天线时，在30km和40km时的信号值和网络带宽状况。

测试结果：

1、ST5801GB-M采用29dBi天线30km实际带宽测试达到60Mbps稳定速率。ST5800DB-M大功率设备采用全向天线带宽达到16Mbps稳定传输速率。

2、ST5801GB-M采用32dBi天线40km实际带宽测试达到60Mbps稳定速率。ST5800DB-M大功率设备采用全向天线带宽达到8~10Mbps稳定传输速率。

经过两年的研发，ST5801GB-M系列远距离智能mesh自组网无线传输设备于2016年北京安博展会期间隆重推出，今年开始全面走向市场。前期的客户应用得到了非常高的评价。

2月17号，我公司技术人员分为两组，各小组分别安排4人驱车前往不同的测试点。其中一队去往深圳宝安电视塔山顶，此处海拔285米，另外一队去往珠海淇澳岛和珠海情侣北路，海拔均为0米。

首先我们到达30km左右的淇澳岛一角，进行第一阶段的测试：

淇澳岛与深圳的位置图

各组人员到达指定地点之后，开始了有条不紊的架设工作。当日天气晴朗、烈日当空，但是技术人员们不惧烈日，继续干活。

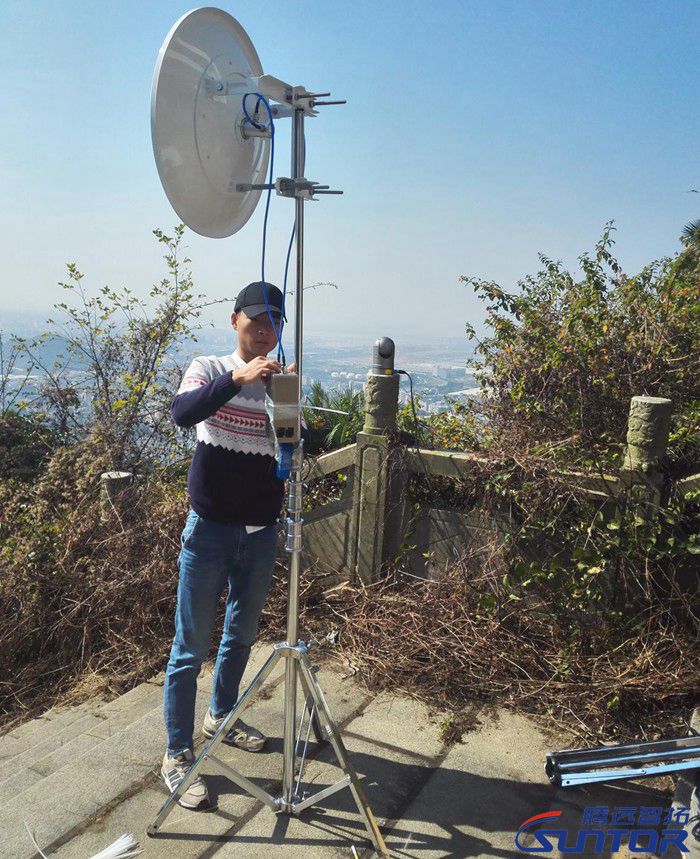

深圳现场架设完毕

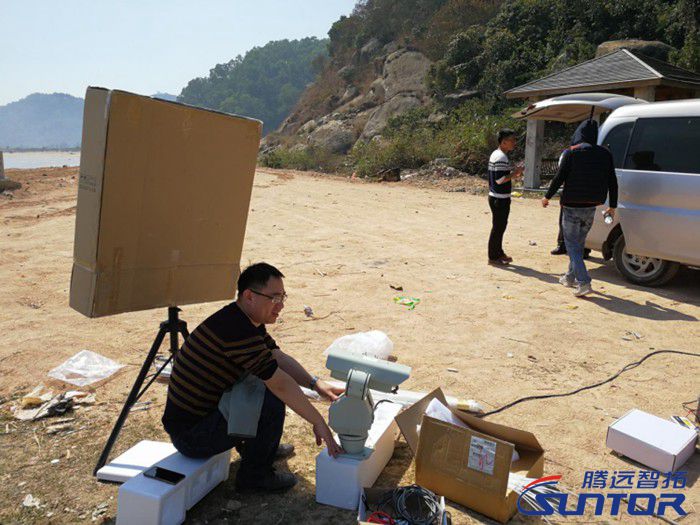

测试点B，安装完毕，接上电源，技术员开始对设备进行调试和测试

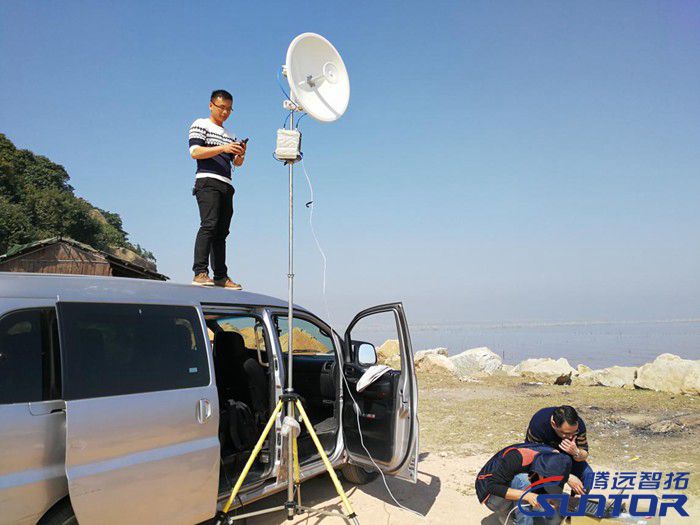

淇澳岛现场架设完毕

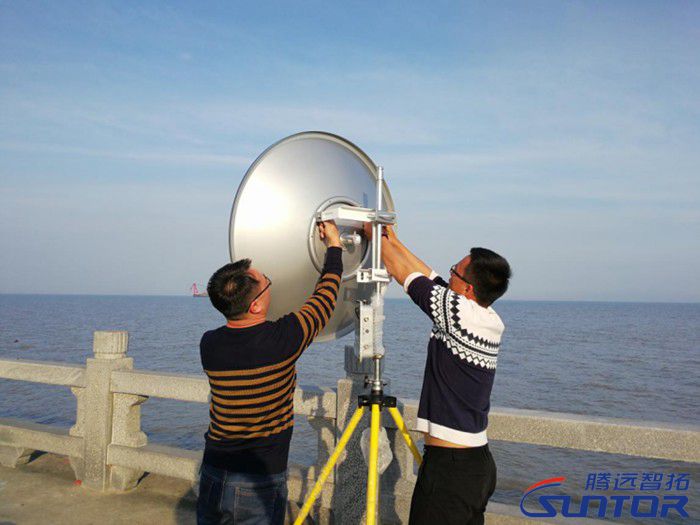

由于B点在海边，晴天暴晒，气温相对较高，技术总监郭工临时拿了碟状天线来遮阳。

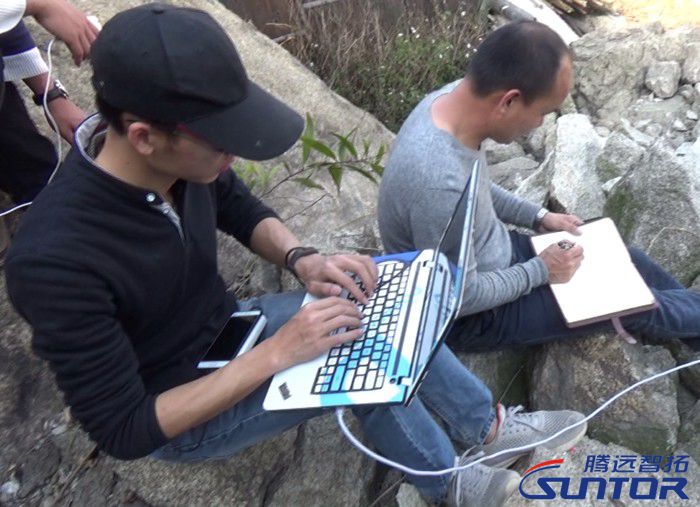

一边不断调整模式及频率一边记录对应带宽值

机智的技术总监把碟状天线顶到了头顶，即遮阳又把欢乐的气氛带给了每个有些焦急的人，也许是“头顶光环”的缘故，技术总监立即决定调整大方向，从正东调整到东南方向，测试人员双方都开始收到对岸的传输信号，30公里的传输测试效果马上明朗了起来。紧接着，双方测试人员通过经验和现场情况做出了各种尝试及技术改进，终于使带宽达到了满意的效果，流畅的视频展现在了双方的显示屏上。

测试的成功让在场的技术人员都大为振奋，以下为30公里无线网桥传输的测试数据报告：

测试结果
30KM频率(MHz)/平均吞吐量（mbps）
安装位置	设备型号	天线类型	传输方向	模式	频宽(MHz)	频率(MHZ)	信号(dbm)	平均带宽(mbps)
A点	M1-G1	29dbi碟状	A-B/B-A	mesh	20	5540	·-80~-90	7~13
B点	M1-G1	全向11db	B-A/A-B	mesh	30	5545	·-80~-90	13~16
A点	M1	29dbi碟状	A-B/B-A	mesh	20	5540	·-87	1~3
B点	M1	全向11db	A-B/B-A	mesh	30	5545	·-87	3
A点	M1	29dbi碟状	A-B/B-A	PTP	20	5540	·-67~-72	60
B点	M1	29dbi碟状	B-A/A-B	PTP	30	5545	·-68~-71
A点	M1	29dbi碟状	A-B/B-A	PTP	20	5540	·-72~-80	20(15~35)
B点	M1	29dbi碟状	B-A/A-B	PTP	30	5545	·-68~-71
A点	M1	29dbi碟状	A-B/B-A	PTP	20	5725	·-72~-80	20(15~35)
B点	M1	29dbi碟状	B-A/A-B	PTP	30	5725
A点	M1	29dbi碟状	A-B/B-A	PTP	20	5305	·-72~-80	40(43~45)
B点	M1	29dbi碟状	B-A/A-B	PTP	30		·-78~-79	25(20~30)

30km测试完毕，下面进行40km测试，A点位置不变，B点地址移到珠海有名的情侣北路C点，安装调整天线角度。

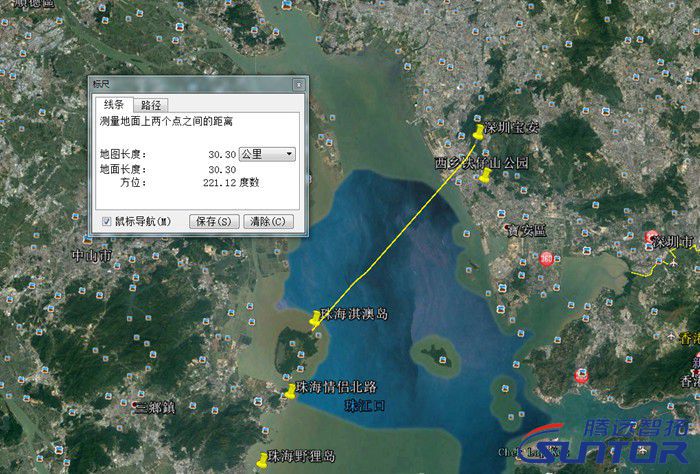

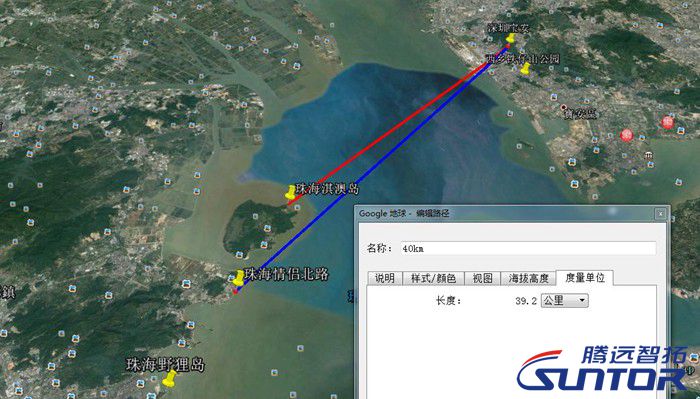

谷歌地图测距40km：

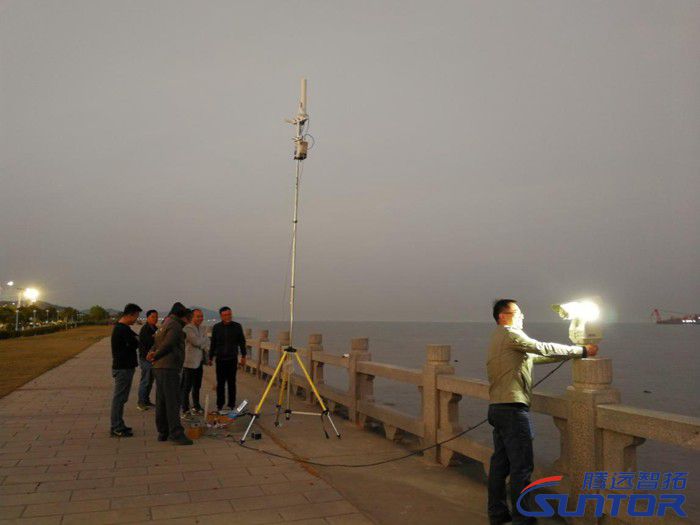

由于需要多个天线不断测试带宽和信号数值，使设备在各种不同的天线下进行稳定传输，时间已经进行到了傍晚时分，由于有云台摄像机和碟状天线等设备，整个团队看起来像拍电影一样，吸引了在海边散步的人群。

刘总看着这热闹的场面及对产品的信心，搞起了视频直播测试过程，公司内很多员工以及客户都观看了这次实地测试现场。

技术人员先后换上了29dBi和32dBi碟状天线，都完美的达到了测试效果，当准备用增益较小的全向天线测试时，我们的技术总监放出了“豪言”，如果全线天线也能完美测试40公里，他就直接跳海庆祝。

也许是为了满足郭总监的愿望，两岸技术人员都熟练仔细的操作安装及调试，当大家抱着试试看的心态开始传输测试时，都齐呼：“哇！郭总监要跳海了!”40公里mesh系列产品用全线天线也达到了完美对接，传输了清晰流畅的对岸视频。

这次实地测试获得了完美的结果，而这些都是公司全体人员的心血和努力成果。

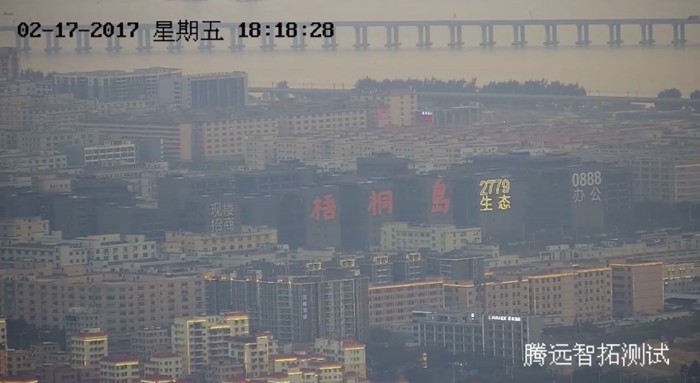

A点深圳宝安的传输效果图，使用的是22倍放大的200万车载云台相机，经过多次放大后，图片依然很清晰。

以下为40km测试报告：

40KM频率(MHz)/平均吞吐量（mbps）
设备型号	安装位置	天线类型	传输方向	模式	频宽(MHz)	频率(MHZ)	信号(dbm)	平均带宽(mbps)
M1	A点	32dbi碟状	A-C/C-A	PTP(低延时)	20	5540	`-73~-77	30(20~50)
M1	C点	32dbi碟状	C-A/A-C	PTP(低延时)	30
M1	A点	32dbi碟状	A-C/C-A	PTP(TDMA)	20	5540	`-72~-75	50(40~59)
M1	C点	32dbi碟状	C-A/A-C	PTP(TDMA)	30
M1	A点	18dbi,120°	A-C/C-A	PTP(TDMA)	10		无信号
M1	C点	11dbi全向	C-A/A-C	PTP(TDMA)	15		无信号
M1-G1	A点	18dbi,120°扇形	A-C/C-A	PTP(TDMA)	10		`-87~-90	4(1~5)
	C点	11dbi全向	C-A/A-C	PTP(TDMA)	15	5282	`-86~-93	7(3~9)
	C点	11dbi全向	A-C/C-A	PTP(TDMA)	20	5540	`-86~-88	7(1~10)
