电信级无线网桥ST5818G系列
◈ 5GHz的电信级远距离无线传输设备
◈ 内置16dBi双极化高增益2×2MIMO天线
◈ 内核采用80211ac协议，向下可兼容80211a/n协议
◈ 支持智能动态轮询协议，抗干扰能力强
◈ 无阻挡状态下，传输速率可达867Mbps，传输距离可达10km
◈ 不亚于有线传输品质的网络传输质量
◈ 防水、防尘、防盐雾设计，防水等级可达IP67
◈ 适用于野外恶劣环境的无线网路连结服务
◈ 支持高带宽的网络数据链接以及基于网络的音视频等信号的传输
电信级无线网桥
在线留言
01
产品概述
ST5818G是一款高性能的室外型无线微波网桥，已获得工业和信息化部颁发的无线电发射设备型号核准证。该设备工作在5GHz频段，具备丰富的操作系统功能和强大的无线通信优化能力。凭借其强劲的硬件平台，ST5818G能够实现超过500+ Mbps的高吞吐量性能。其核心搭载基于802.11ac标准的无线模块，并集成专有数据传输协议，从协议层到硬件层进行协同优化，为高容量场景提供坚实支撑，特别适用于点对点、点对多点等网络拓扑架构。
此外，ST5818G采用双固件镜像设计，即使在升级过程中电源中断，设备也能正常重启。该设备支持DC12~24V直流POE电源供电，发射功率最高可达30dBm，实际功耗小于5W。在缺乏市电的野外环境中，它可以灵活搭配蓄电池、太阳能和风能等多种电源进行工作。
设备内置18dBi定向天线，在无阻挡状态下传输距离可达5～10km，能够提供与有线传输相媲美的网络传输质量。此外，该设备采用防水、防尘设计，防护等级可达IP66，特别适合用于野外恶劣环境的无线连接服务，支持高带宽的网络数据连接以及基于网络的音视频等信号的传输。
ST5818G广泛应用于多个领域，包括森林防火、水利水电工程、油田管道监测、港口码头远程数据传输，以及跨越山川、河流等远距离无线数据连接。
02
产品特点
●抗干扰能力强：使用智能动态轮询协议来减少点对多点传输中的干扰
●支持多种无线操作模式：接入点（自动 WDS）、接入点（智能轮询）、站点（WDS/智能轮询）、无线客户端（ARPNAT）
●多语言界面：支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语言操作界面。
●支持无线环境勘查功能：可以在安装部署之前提前扫描周围无线信号状态
●支持天线校准功能：可以图形和声音的方式直观看到信号的品质状况
●支持无线信号扫描：支持工具扫描周边频点，使工程人员能够更方便地进行调试和安装
●支持频谱分析：通过图形化方式展示当前频段或特定频率范围内的电磁频谱实时状况
●宽频率范围选择：支持4910~6090MHz宽频工作
●5种工作频宽：5MHz、10MHz、20MHz、40MHz、80MHz，方便在不同的工作环境中灵活搭配使用
●动态功率调整：支持手动和自动动态功率调整
●宽电压工作：支持12～24V的DC网口电源输入，并可以通过灵活地搭配，包括蓄电池、太阳能和风能等不同的供电方式，实现在没有市电供应的野外环境中的正常运行
|
规格参数 |
|
|
标准协议 |
支持IEEE 802.11a/n/ac协议 |
|
调制方式 |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
|
工作频率 |
5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz) |
|
传输速率 |
802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps |
|
发射功率 |
最高 30 dBm （测试模式下，在不同国家地区，请遵循当地法规选择使用） |
|
天线类型 |
内置18dbi定向天线 |
|
传输距离 |
5~10km |
|
硬件 |
|
|
内存 |
64MB |
|
闪存 |
16MB |
|
接口 |
|
|
网络接口 |
10/100/1000 Base-T, RJ45 |
|
系统管理 |
|
|
管理方式 |
支持多语言界面、WEB、Telnet、SSH 管理 |
|
复位管理 |
支持硬件/软件复位 |
|
功能 |
|
|
网络功能 |
WDS、DHCP Client、Server 、NTP 、VLAN 设置 |
|
工作模式 |
接入点/站点/无线客户端 |
|
信道带宽 |
5,10, 20, 40, 80 MHz |
|
配置管理 |
基于 WEB 的管理工具、CPE 内置 WEB 服务器/远程固件升级 (HTTP) |
|
网络工具 |
网络侦测信号扫描/自带频谱分析仪/自带天线校准功能/自带看门狗功能 |
|
网络防护 |
支持网络限速功能，客户站上行下行传输速率可设定（最高100Mbps）/基于 MAC 地址的访问控制 |
|
信号指示灯 |
信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
故障诊断 |
支持 Telnet 连接/支持 syslog 记录系统运行日志/自动检测网络状态，断网后可以自动重连 |
|
安全 |
|
|
无线功能 |
周边站点侦测/信道扫描/优先 AP 连接设定绑定（BSSID） 自动信道选择功能 |
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA/WPA-PSK，WPA2/WPA2-PSK； |
|
认证功能 |
WEB 账号/密码、PPPOE 接入认证方式 路由模式、客户端代替所有终端认证 桥接模式、所有终端需单独认证 |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40°C ~ +65°C |
|
工作湿度 |
0 ~ 90 % （非凝露） |
|
尺寸 |
258x215x50mm |
|
重量 |
1.1kg（净重） |
|
供电 |
|
|
POE供电 |
DC12~24V PoE |
|
功耗 |
≤5W |
|
天线特性 |
|
|
天线增益 |
内置：18dBi |
|
极化方式 |
垂直＋水平 |
|
水平角度 |
19±3° |
|
垂直角度 |
19±3° |
|
天线前后比 |
≥25dB |
|
其他 |
|
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10 |
|
保修 |
1年 |
接收灵敏度
|
40MHZ |
速率，Mbps |
400 |
360 |
300 |
270 |
240 |
180 |
120 |
90 |
60 |
30 |
|
发射功率，dBm |
26 |
27 |
28 |
29 |
30 |
30 |
30 |
30 |
30 |
30 |
|
|
接收灵敏度dBm |
-70 |
-72 |
-76 |
-78 |
-80 |
-84 |
-87 |
-92 |
-94- |
-95 |
|
|
|
|||||||||||
|
80MH |
速率，Mbps |
866 |
780 |
650 |
585 |
520 |
390 |
260 |
195 |
130 |
65 |
|
发射功率，dBm |
24 |
25 |
25 |
26 |
27 |
28 |
28 |
29 |
29 |
29 |
|
|
接收灵敏度dBm |
-64 |
-66 |
-70 |
-72 |
-74 |
-78 |
-81 |
-85 |
-88 |
-90 |
|
天线方向图：
|
5150～5850MHz 水平面典型方向图 |
5150～5850MHz 垂直面典型方向图 |
|
|
|
设备尺寸图
供电配件选择
|
产品图片 |
主要特点 |
型号 |
|
标准直通POE电源
|
|
POE-1 |
|
工业级直流宽电压稳压POE供电电源 （选配，如有需要需单独购买） |
POE-3的核心优势在于其高度适应性、稳定性和多功能设计，具体功能如下： 1. 双供电模式 单模块同步输出两路电源，简化现场布线： 网络设备供电：通过POE口直接为无线设备提供电力，属于被动式Passive PoE。 辅助设备供电：独立DC电源输出口，为其他现场设备（如交换机或摄像机）提供稳定电源。 2. 宽电压输入支持 输入范围：DC 9～36V，兼容太阳能板、蓄电池组等不稳定电源，自动适应电压波动（如环境变化导致的电池电压起伏）。 3. 多规格稳压输出 输出电压可通过板载调节灵活切换： DC稳压输出：12V/24V/48V选择可调，适用不同辅助设备需求。 POE恒压输出：12V/24V/48V选择可调（被动式Passive PoE），确保网络设备稳定运行。 功率管理：总输出功率50W，高效节能（待机功耗数据详见规格表）。 4. 极端环境适应性 工作温度：-40℃ ~ +65℃，适用于高温、严寒等苛刻户外条件。 物理耐用性：紧凑设计（尺寸100x68x29mm，重量110g），支持桌面式或壁挂式安装，便于部署。 |
POE-3 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1, POE-3为选配件，需要另外购买 |
|
|
典型应用
点对点无线通信应用

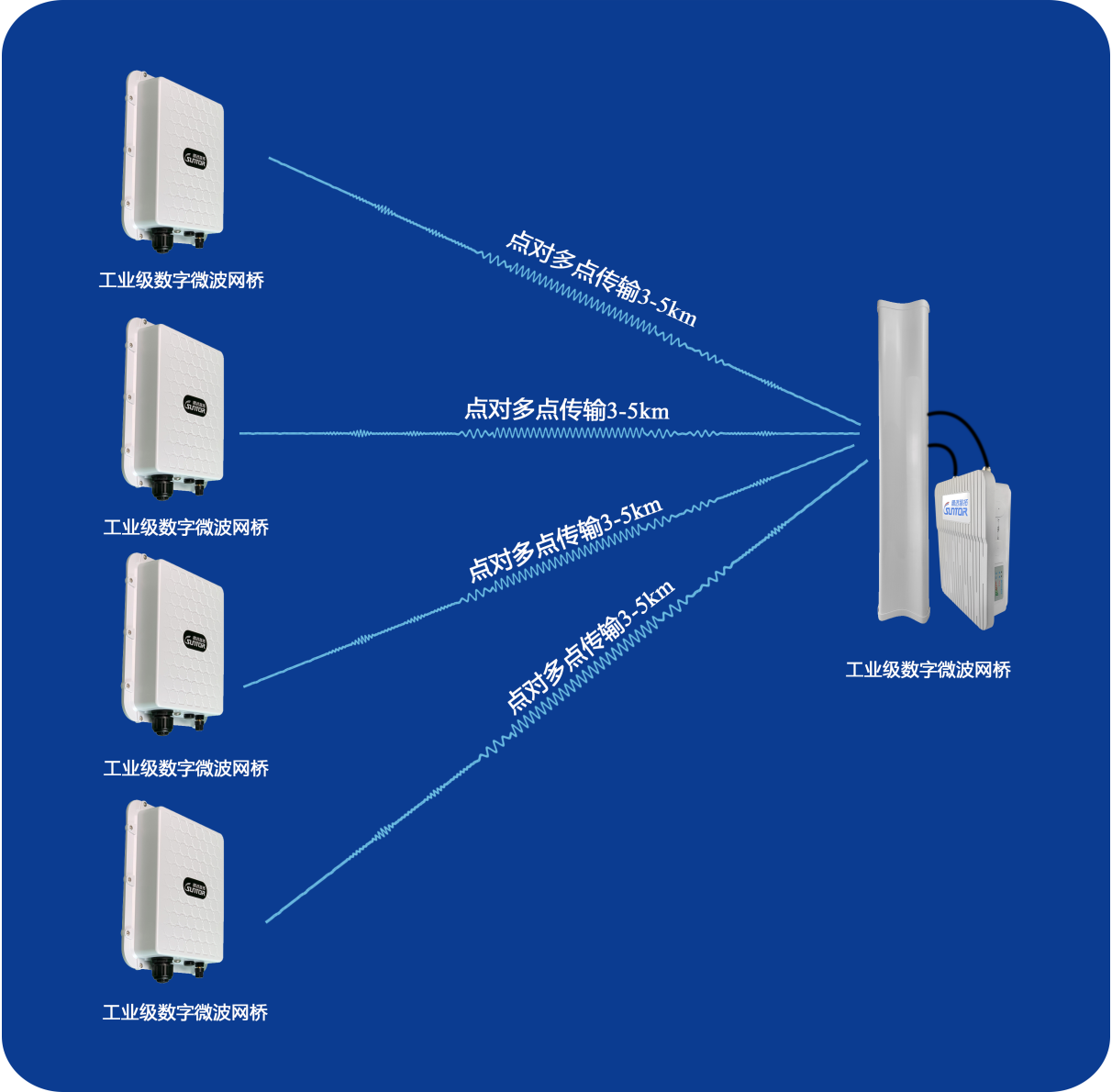

点对多点无线通信应用

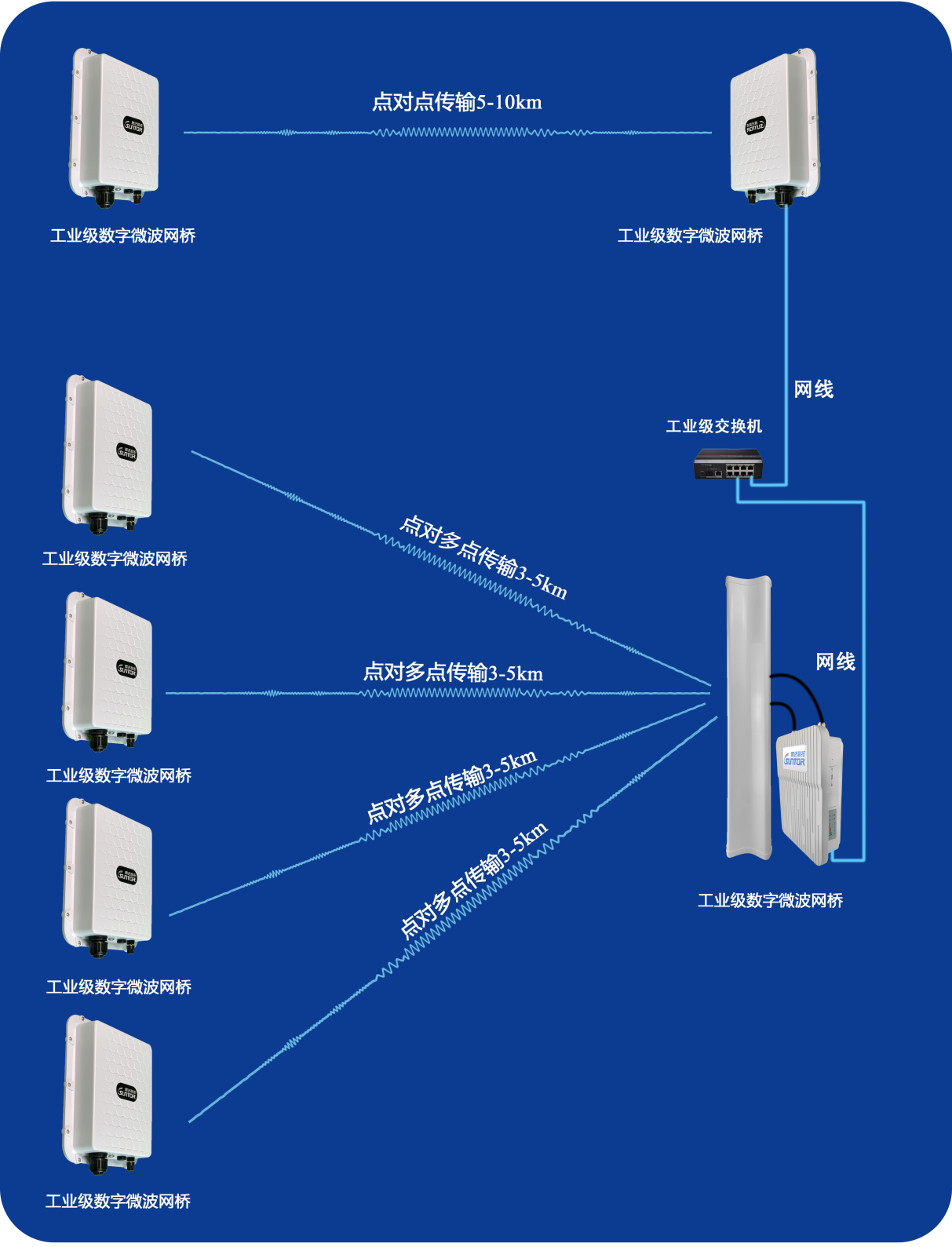

点对点点对多点混合组网无线通信应用
