远距离高带宽微波无线传输设备ST5125G

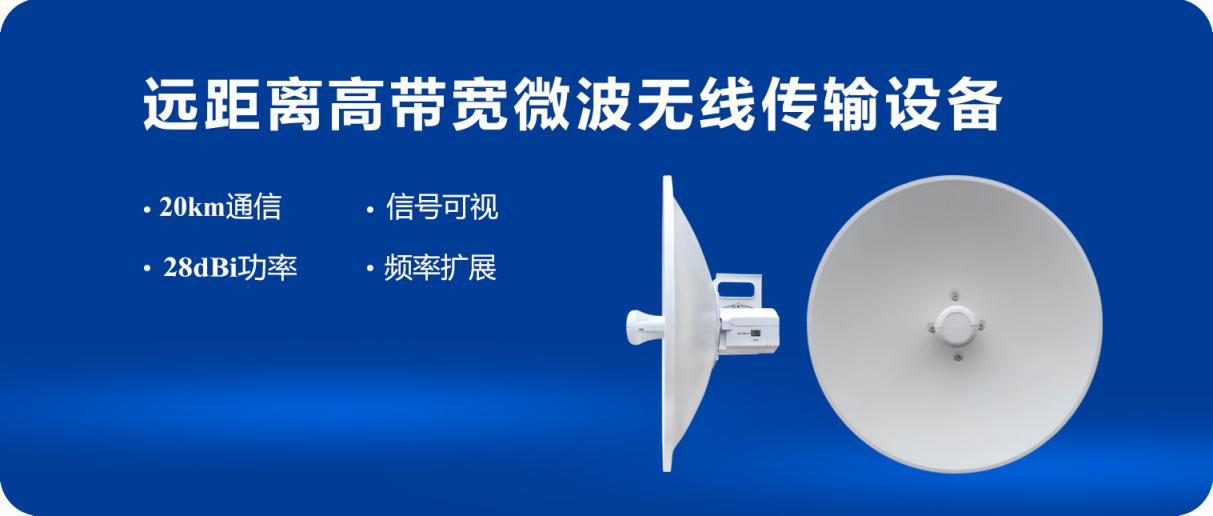

 ST5125G是一款高度集成的模块化室外型远距离微波无线传输设备,其主机和天线馈元采用一体化设计,使用时只需套在天线罩上,非常方便。该设备的天线增益为25dBi,主机射频功率高达28dBm,在20km实测数据中可达到300Mbps以上的传输速率;系统电源采用24V POE供电,整机功耗最大为9W,平均功耗≤7W。工作温度范围为-40℃~70℃,具有广泛的适用性。
 在软件设计上,我们采用了TDMA与轮询相结合的户外视频和数据传输无线协议;这种协议具有更强的抗噪声性能,并能智能地为每个终端设备分配时隙;这有效解决了传统802.11网络中存在隐藏节点时吞吐量低的问题;我们的设备能够避免在分配时隙时产生冲突,确保每个终端都能得到轮询,并获得相应的时间空隙;在终端向接入点传输数据的过程中,我们可以有效避免可能存在的互相冲突的问题。
所属分类:

远距离高带宽无线网桥


在线留言

01

产品概述

ST5125G是一款高度集成的模块化室外型远距离微波无线传输设备,其主机和天线馈元采用一体化设计,使用时只需套在天线罩上,非常方便。该设备的天线增益为25dBi,主机射频功率高达28dBm,在20km实测数据中可达到300Mbps以上的传输速率;系统电源采用24V POE供电,整机功耗最大为9W,平均功耗≤7W。工作温度范围为-40℃~70℃,具有广泛的适用性。

在软件设计上,我们采用了TDMA与轮询相结合的户外视频和数据传输无线协议;这种协议具有更强的抗噪声性能,并能智能地为每个终端设备分配时隙;这有效解决了传统802.11网络中存在隐藏节点时吞吐量低的问题;我们的设备能够避免在分配时隙时产生冲突,确保每个终端都能得到轮询,并获得相应的时间空隙;在终端向接入点传输数据的过程中,我们可以有效避免可能存在的互相冲突的问题。

通过检查每个客户端的状态,我们使用算法来评估终端设备的活跃程度以及正在进行的业务类型;通过这种算法,我们可以智能地为每个终端分配时隙,以最大限度地提高效率,避免传输时间的浪费,并始终保持最佳传输效率。

此外,我们的软件内核设计有特殊的开关,可以有效降低来自周围信号的噪声干扰,有效预防或减少干扰信号;这使得我们可以在信号拥塞的区域实现更好、更稳定的吞吐量和延迟。

02

产品特点



◈ 支持远距离传输应用,≥20km&300Mbps实测速率

◈ 传输距离≥20km

◈ 支持24V POE供电

◈ 支持恶劣环境工作

◈ 支持频率自动调整

◈ 支持功率自适应

◈ 支持TDMA(时分多址)

◈ 支持点对点和点对多点组网

◈ 防浪涌:共模4kv,差模1.5kv,隔离耐压6kV



◈ 防静电:接触放电6kv,空气放电8kv

◈ 支持高精度无线链路测试

◈ 设备具备数码显示管,可以显示当前信号强度

◈ 支持动态信道选择,可以更好地消除噪声干扰

◈ 软件协议支持复杂环境传输,具备较强的抗干扰能力

◈ 具备频率扩展功能,客户可根据实际现场进行选择

◈ 支持QOS智能优化技术,优先语音、视频的稳定传输

◈ 具备天线校准工具,可以实时对天线方向进行校准

◈ 支持无线频谱扫描,可以分析设定频谱的频谱图,能够监控环境的实时能量信息,包含WIFI和非WIFI的能量







软件规格

标准协议

支持802.11a/n/ac标准

工作频率

5180~5320MHz、5845~5825MHz(中国)

5180~5320MHz、5500~5720MHz、5745~5825MHz(美国)5160~5340MHz、5480~5720MHz、5745~5865MHz(印度)

5160~5340MHz、5480~5720MHz、5745~5825MHz(阿联酋)

5745~5805(印度尼西亚)

扩频:4920~6100MHz(使用时须遵守当地法律法规要求)

*以上频率需要单独版本申请

工作模式

接入点、客户端

安全模式

WPA2-PSK、MAC过滤、ACL配置

网络方式

桥接模式、路由模式

配置方式

支持web配置、支持AC远程管理、SNMP管理

设备告警

支持

频谱扫描

支持

链路测试

支持

VLAN

支持

QOS

支持

定时重启

支持

看门狗

支持

硬件规格

尺寸

φ464*250

安装方式

抱杆,抱杆直径30~70mm

抗风风速

200km/h

重量

主机:1.6kg

防护等级

IP65

供电方式

24 V POE(Passive POE)供电

最大功耗

9W

平均功耗

7W

内存

256MB

闪存

32MB

发射功率

28dBm(最高)

天线增益

25dBi

天线波束角度

水平角度8°,垂直角度8°

网络接口

1*10/100/1000Mbps RJ45

工作温度

-40℃~70℃

存储温度

-40℃~85℃

工作湿度

5%~95%RH不凝结

浪涌保护

POE/GE:共模4kv,差模1.5KV ,隔离耐压6kV

静电保护

接触放电:6kv,空气放电:8kv

1.点对点无线通信应用

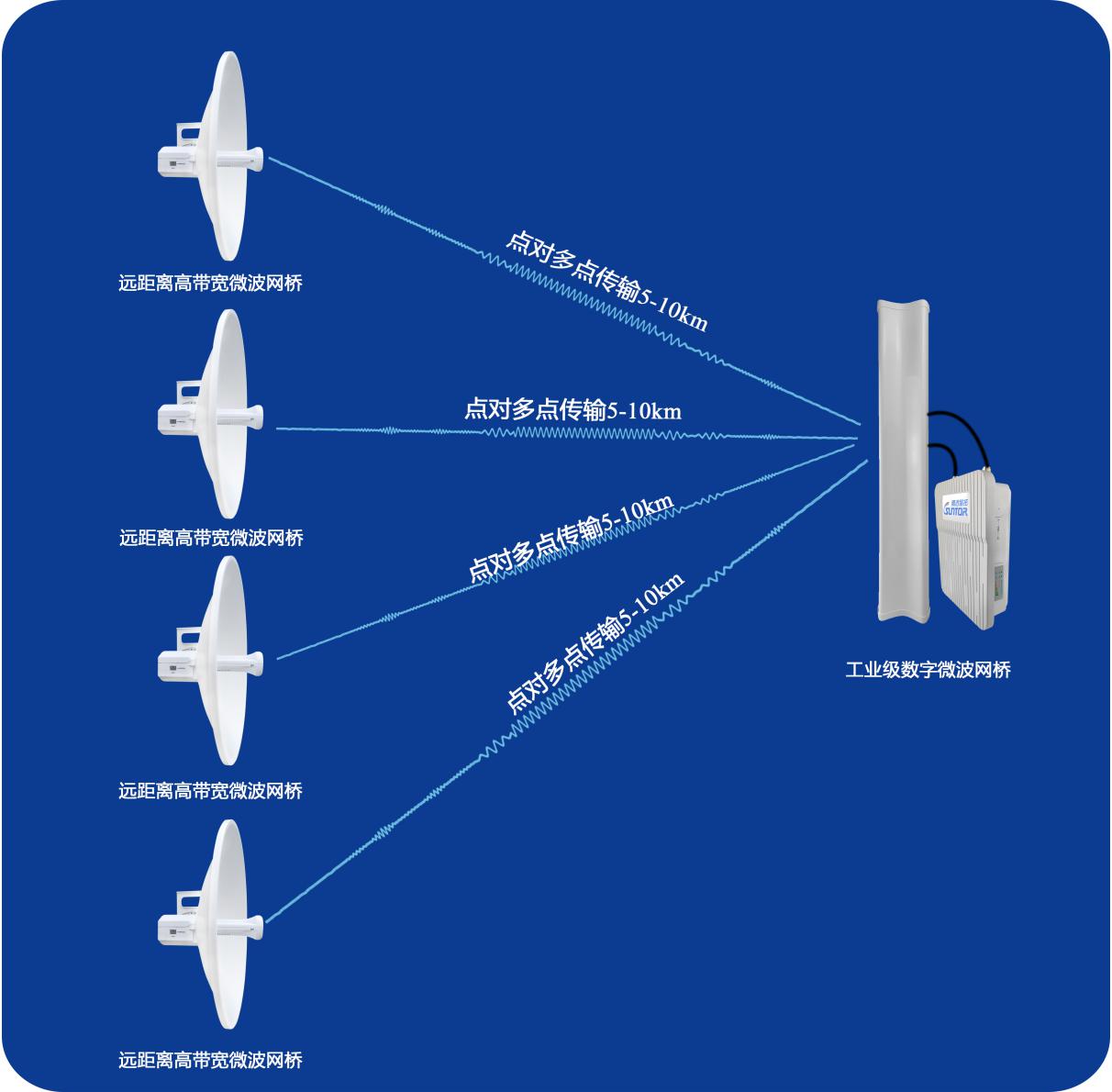

2.点对多点无线通信应用



03

产品参数



◈ 支持远距离传输应用,≥20km&300Mbps实测速率

◈ 传输距离≥20km

◈ 支持24V POE供电

◈ 支持恶劣环境工作

◈ 支持频率自动调整

◈ 支持功率自适应

◈ 支持TDMA(时分多址)

◈ 支持点对点和点对多点组网

◈ 防浪涌:共模4kv,差模1.5kv,隔离耐压6kV



◈ 防静电:接触放电6kv,空气放电8kv

◈ 支持高精度无线链路测试

◈ 设备具备数码显示管,可以显示当前信号强度

◈ 支持动态信道选择,可以更好地消除噪声干扰

◈ 软件协议支持复杂环境传输,具备较强的抗干扰能力

◈ 具备频率扩展功能,客户可根据实际现场进行选择

◈ 支持QOS智能优化技术,优先语音、视频的稳定传输

◈ 具备天线校准工具,可以实时对天线方向进行校准

◈ 支持无线频谱扫描,可以分析设定频谱的频谱图,能够监控环境的实时能量信息,包含WIFI和非WIFI的能量







软件规格

标准协议

支持802.11a/n/ac标准

工作频率

5180~5320MHz、5845~5825MHz(中国)

5180~5320MHz、5500~5720MHz、5745~5825MHz(美国)5160~5340MHz、5480~5720MHz、5745~5865MHz(印度)

5160~5340MHz、5480~5720MHz、5745~5825MHz(阿联酋)

5745~5805(印度尼西亚)

扩频:4920~6100MHz(使用时须遵守当地法律法规要求)

*以上频率需要单独版本申请

工作模式

接入点、客户端

安全模式

WPA2-PSK、MAC过滤、ACL配置

网络方式

桥接模式、路由模式

配置方式

支持web配置、支持AC远程管理、SNMP管理

设备告警

支持

频谱扫描

支持

链路测试

支持

VLAN

支持

QOS

支持

定时重启

支持

看门狗

支持

硬件规格

尺寸

φ464*250

安装方式

抱杆,抱杆直径30~70mm

抗风风速

200km/h

重量

主机:1.6kg

防护等级

IP65

供电方式

24 V POE(Passive POE)供电

最大功耗

9W

平均功耗

7W

内存

256MB

闪存

32MB

发射功率

28dBm(最高)

天线增益

25dBi

天线波束角度

水平角度8°,垂直角度8°

网络接口

1*10/100/1000Mbps RJ45

工作温度

-40℃~70℃

存储温度

-40℃~85℃

工作湿度

5%~95%RH不凝结

浪涌保护

POE/GE:共模4kv,差模1.5KV ,隔离耐压6kV

静电保护

接触放电:6kv,空气放电:8kv

1.点对点无线通信应用
2.点对多点无线通信应用
