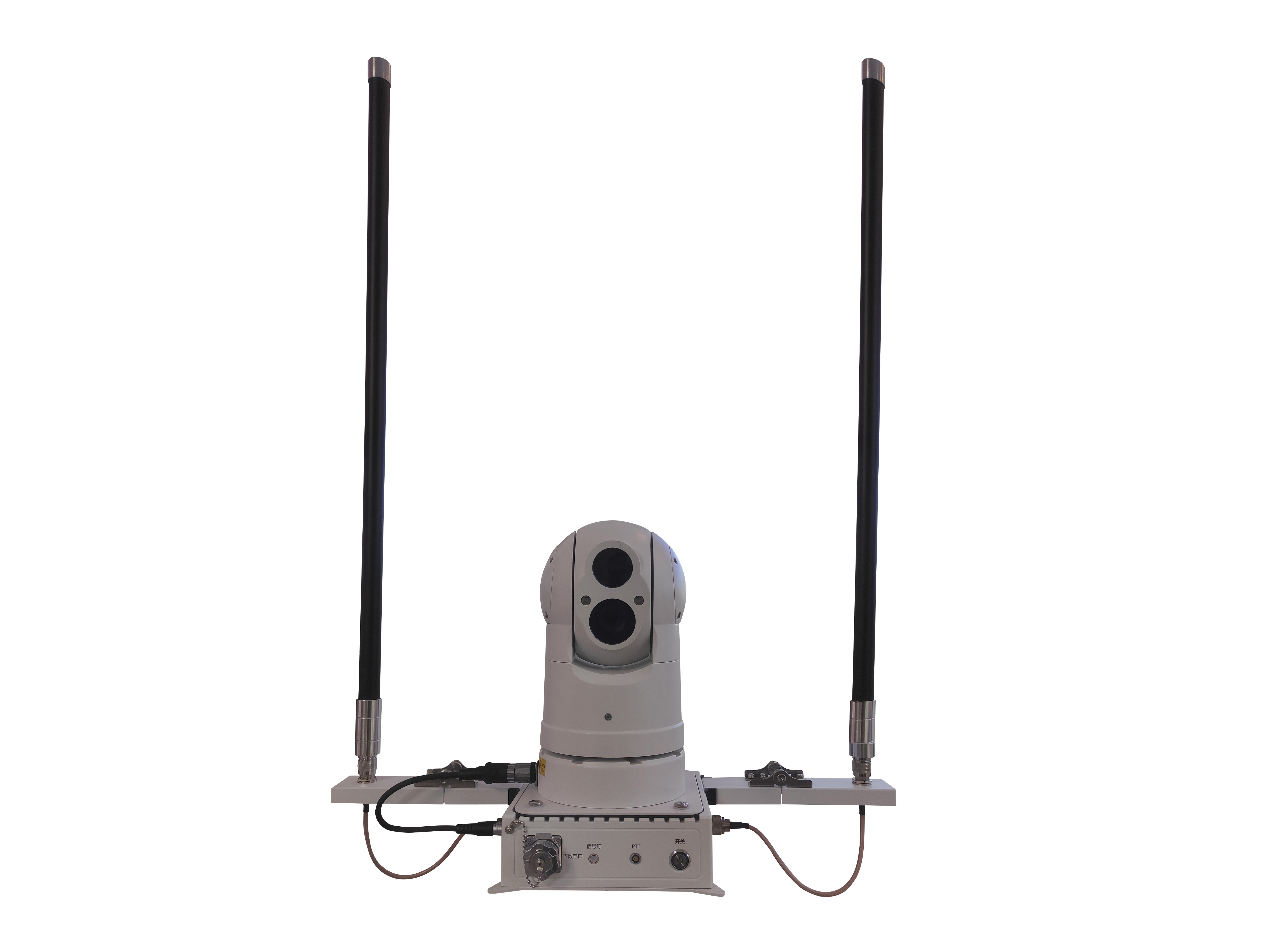

双光源自组网布控球
系统传输方式采用先进的MESH设计理念，不需要中心网关，任意一台均可实现自组网络功能，群组内任意一台设备掉线，在有效的天线覆盖范围内均会有对应的设备继续通信，保证网络不掉线。作为多跳自组网内固定电台或车载电台的无线扩展和延伸，便于深入突发事件现场、密集人群或建筑物内，极大提升网络纵深通信能力。 可为应急处突、反恐防暴、隐蔽侦察、特种作战、抢险救灾、日常巡逻等“平急战”任务，第一时间提供无线宽带数字通信。传输距离地面开阔环境可达10km以上，阻挡环境下300~1000m（视阻挡环境而定）。
产品中心
宽窄带无线自组网通信系统
便携式无线自组网布控球
在线留言
01
产品概述
双光源自组网布控球是采用独特的制造工艺，集美感，实用，稳定于一体。独特的设计方式，使得现场操作人员可以快速的拆装设备，高度集成的电路设计理念，使用时只需要插上数电一体线缆，通电即可，非常便于现场的快速架设，极大的提高了一线操作人员的架设效率。内部成像机构采用200万像素，图像清晰细腻真实，最大分辨率可达1920*1080，支持H.265压缩算法，光学变倍可达25倍。
系统传输方式采用先进的MESH设计理念，不需要中心网关，任意一台均可实现自组网络功能，群组内任意一台设备掉线，在有效的天线覆盖范围内均会有对应的设备继续通信，保证网络不掉线。作为多跳自组网内固定电台或车载电台的无线扩展和延伸，便于深入突发事件现场、密集人群或建筑物内，极大提升网络纵深通信能力。可为应急处突、反恐防暴、隐蔽侦察、特种作战、抢险救灾、日常巡逻等“平急战”任务，第一时间提供无线宽带数字通信。传输距离地面开阔环境可达10km以上，阻挡环境下300~1000m（视阻挡环境而定）。
适用于深圳腾远智拓电子有限公司生产的背负式单兵自组网布控球。
参考标准
本品参考了以下标准：
COFDM无线音视频智能指挥控制系统。
GB/T 28181-2011安全防范视频监控联网系统信息传输、控制技术要求。
02
产品特点
◈ 双压缩算法：视频压缩支持H.265/H.264
◈ 支持红外夜视功能：采用进口阵列红外灯，使用寿命可达30000小时,夜视距离50-80米
◈ 快速布控：系统轻量化设计，便于单兵便携，可实现5分钟内快速自由布控。
◈ 自建网络：无需依托公网传输，支持与卫星、光纤、5G无缝对接。
◈ 无中心同频组网：所有节点地位对等，即可以作为终端节点、中继节点或中心节点，不依赖有线通信线路，亦可快速建立无线通信网。
◈ 任意网络拓扑结构：MESH 无线自组网系统支持任意网络拓扑结构，如点对多点、链状中继、网状网络及混合网络等。
◈ 抗干扰性：可通过外接滤波器，有效抑制带外谐波干扰，提高信号的抗干扰性及信噪比。同时，采用ARQ（自动重传请求）传输机制，降低数据传输丢失率，提升数据传输可靠性。此外，
◈ 自带扫频功能：可根据所配中心频点扫频结果，手动配置选取受干扰影响较小频率设置中心频点，实现干扰频率躲避。
◈ 抗毁容灾性：MESH 无线自组网系统在单个节点设备故障时不影响整个网络的使用。
◈ 安全保密性：系统通过设置工作频点，载波带宽、扰码（即 MESHID）、通信距离及组网模式等“多把锁”的编组加密，可有效防止非法用户入侵网络，系统还支持AES128/AES256（的信源加密)。
|
无线特性 |
|
|
工作频率 |
1428-1448MHz |
|
载波带宽 |
5/10/20MHz，灵活可配 |
|
传输体制 |
COFDM |
|
调制方式 |
BPSK/QPSK/16QAM/64QAM（自适应） |
|
传输能力 |
峰值速率90Mbps@20MHz |
|
发射功率 |
2W |
|
接收灵敏度 |
-97dBm@1MHz |
|
视频输入 |
支持IP网络视频输入和WIFI视频接入（HDMI/AV需定制） |
|
组网能力 |
≥52个节点 |
|
组网跳数 |
＞10跳 |
|
入网时间 |
系统热启动后5s入网 |
|
网络拓扑 |
无中心网络、星型网、链状网、网状网等 |
|
加密方式 |
AES128/AES256 |
|
供电方式 |
配备DC25.2V可拆卸式锂电池 |
|
设备功耗 |
≤40W |
|
设备接口 |
|
|
天线接口 |
N型×2 |
|
GPS接口 |
SMA头 |
|
WIFI接口 |
SMA头 |
|
以太网接口 |
网线POE供电 |
|
摄像机参数 |
|
|
传感器 |
1/2.8" Progressive Scan CMOS |
|
像素 |
200万 |
|
照度 |
彩色：0.05Lux @ (F1.6，AGC ON) 黑白：0.01Lux @ (F1.6，AGC ON) |
|
镜头 |
4.8-120mm 25×光学变焦 |
|
水平视场角 |
57.6-2.5度(广角-望远) |
|
支持协议 |
TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)、GB28181、E-HOME |
|
编码特性 |
|
|
视频压缩 |
H.265/H.264 |
|
物理指标 |
|
|
设备尺寸 |
≤600 × 196 ×67mm |
|
设备重量 |
6.5kg（含天线） |
|
防护等级 |
IP65 |
|
工作温度 |
-30℃～+65℃ |
|
产品文档 |
|
03
产品参数
◈ 双压缩算法：视频压缩支持H.265/H.264
◈ 支持红外夜视功能：采用进口阵列红外灯，使用寿命可达30000小时,夜视距离50-80米
◈ 快速布控：系统轻量化设计，便于单兵便携，可实现5分钟内快速自由布控。
◈ 自建网络：无需依托公网传输，支持与卫星、光纤、5G无缝对接。
◈ 无中心同频组网：所有节点地位对等，即可以作为终端节点、中继节点或中心节点，不依赖有线通信线路，亦可快速建立无线通信网。
◈ 任意网络拓扑结构：MESH 无线自组网系统支持任意网络拓扑结构，如点对多点、链状中继、网状网络及混合网络等。
◈ 抗干扰性：可通过外接滤波器，有效抑制带外谐波干扰，提高信号的抗干扰性及信噪比。同时，采用ARQ（自动重传请求）传输机制，降低数据传输丢失率，提升数据传输可靠性。此外，
◈ 自带扫频功能：可根据所配中心频点扫频结果，手动配置选取受干扰影响较小频率设置中心频点，实现干扰频率躲避。
◈ 抗毁容灾性：MESH 无线自组网系统在单个节点设备故障时不影响整个网络的使用。
◈ 安全保密性：系统通过设置工作频点，载波带宽、扰码（即 MESHID）、通信距离及组网模式等“多把锁”的编组加密，可有效防止非法用户入侵网络，系统还支持AES128/AES256（的信源加密)。
|
无线特性 |
|
|
工作频率 |
1428-1448MHz |
|
载波带宽 |
5/10/20MHz，灵活可配 |
|
传输体制 |
COFDM |
|
调制方式 |
BPSK/QPSK/16QAM/64QAM（自适应） |
|
传输能力 |
峰值速率90Mbps@20MHz |
|
发射功率 |
2W |
|
接收灵敏度 |
-97dBm@1MHz |
|
视频输入 |
支持IP网络视频输入和WIFI视频接入（HDMI/AV需定制） |
|
组网能力 |
≥52个节点 |
|
组网跳数 |
＞10跳 |
|
入网时间 |
系统热启动后5s入网 |
|
网络拓扑 |
无中心网络、星型网、链状网、网状网等 |
|
加密方式 |
AES128/AES256 |
|
供电方式 |
配备DC25.2V可拆卸式锂电池 |
|
设备功耗 |
≤40W |
|
设备接口 |
|
|
天线接口 |
N型×2 |
|
GPS接口 |
SMA头 |
|
WIFI接口 |
SMA头 |
|
以太网接口 |
网线POE供电 |
|
摄像机参数 |
|
|
传感器 |
1/2.8" Progressive Scan CMOS |
|
像素 |
200万 |
|
照度 |
彩色：0.05Lux @ (F1.6，AGC ON) 黑白：0.01Lux @ (F1.6，AGC ON) |
|
镜头 |
4.8-120mm 25×光学变焦 |
|
水平视场角 |
57.6-2.5度(广角-望远) |
|
支持协议 |
TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)、GB28181、E-HOME |
|
编码特性 |
|
|
视频压缩 |
H.265/H.264 |
|
物理指标 |
|
|
设备尺寸 |
≤600 × 196 ×67mm |
|
设备重量 |
6.5kg（含天线） |
|
防护等级 |
IP65 |
|
工作温度 |
-30℃～+65℃ |
|
产品文档 |
|
04
应用场景
◈ 双压缩算法：视频压缩支持H.265/H.264
◈ 支持红外夜视功能：采用进口阵列红外灯，使用寿命可达30000小时,夜视距离50-80米
◈ 快速布控：系统轻量化设计，便于单兵便携，可实现5分钟内快速自由布控。
◈ 自建网络：无需依托公网传输，支持与卫星、光纤、5G无缝对接。
◈ 无中心同频组网：所有节点地位对等，即可以作为终端节点、中继节点或中心节点，不依赖有线通信线路，亦可快速建立无线通信网。
◈ 任意网络拓扑结构：MESH 无线自组网系统支持任意网络拓扑结构，如点对多点、链状中继、网状网络及混合网络等。
◈ 抗干扰性：可通过外接滤波器，有效抑制带外谐波干扰，提高信号的抗干扰性及信噪比。同时，采用ARQ（自动重传请求）传输机制，降低数据传输丢失率，提升数据传输可靠性。此外，
◈ 自带扫频功能：可根据所配中心频点扫频结果，手动配置选取受干扰影响较小频率设置中心频点，实现干扰频率躲避。
◈ 抗毁容灾性：MESH 无线自组网系统在单个节点设备故障时不影响整个网络的使用。
◈ 安全保密性：系统通过设置工作频点，载波带宽、扰码（即 MESHID）、通信距离及组网模式等“多把锁”的编组加密，可有效防止非法用户入侵网络，系统还支持AES128/AES256（的信源加密)。
|
无线特性 |
|
|
工作频率 |
1428-1448MHz |
|
载波带宽 |
5/10/20MHz，灵活可配 |
|
传输体制 |
COFDM |
|
调制方式 |
BPSK/QPSK/16QAM/64QAM（自适应） |
|
传输能力 |
峰值速率90Mbps@20MHz |
|
发射功率 |
2W |
|
接收灵敏度 |
-97dBm@1MHz |
|
视频输入 |
支持IP网络视频输入和WIFI视频接入（HDMI/AV需定制） |
|
组网能力 |
≥52个节点 |
|
组网跳数 |
＞10跳 |
|
入网时间 |
系统热启动后5s入网 |
|
网络拓扑 |
无中心网络、星型网、链状网、网状网等 |
|
加密方式 |
AES128/AES256 |
|
供电方式 |
配备DC25.2V可拆卸式锂电池 |
|
设备功耗 |
≤40W |
|
设备接口 |
|
|
天线接口 |
N型×2 |
|
GPS接口 |
SMA头 |
|
WIFI接口 |
SMA头 |
|
以太网接口 |
网线POE供电 |
|
摄像机参数 |
|
|
传感器 |
1/2.8" Progressive Scan CMOS |
|
像素 |
200万 |
|
照度 |
彩色：0.05Lux @ (F1.6，AGC ON) 黑白：0.01Lux @ (F1.6，AGC ON) |
|
镜头 |
4.8-120mm 25×光学变焦 |
|
水平视场角 |
57.6-2.5度(广角-望远) |
|
支持协议 |
TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)、GB28181、E-HOME |
|
编码特性 |
|
|
视频压缩 |
H.265/H.264 |
|
物理指标 |
|
|
设备尺寸 |
≤600 × 196 ×67mm |
|
设备重量 |
6.5kg（含天线） |
|
防护等级 |
IP65 |
|
工作温度 |
-30℃～+65℃ |
|
产品文档 |
|
