远距离高带宽微波无线传输设备ST5130G-N

◈ 采用了TDMA与轮询相结合的户外视频和数据传输无线协议
◈ 30公里范围内的传输速率可达到350Mbps以上
◈功率上限可达30dBm
◈ 电源采用48V POE（Passive POE）供电，整机最大功耗为12W，平均功耗不超过9W
◈ 工作温度范围宽广，支持-40℃~70℃
◈ 防水、防尘、防油污和防结露、结雾
◈ 内外压差平衡结构，极大地提高了在恶劣环境下的可靠性

所属分类：

无线微波网桥通信传输系统

远距离高带宽无线网桥

产品概述

ST5130G-N是一款极其出色的远程高带宽微波无线传输设备，实测数据表明，其在30公里范围内的传输速率可达到350Mbps以上；该设备的功率上限可达30dBm，系统电源采用48V POE（Passive POE）供电，整机最大功耗为12W，平均功耗不超过9W；ST5130G-N的工作温度范围宽广，支持-40℃~70℃，其外壳设计符合IP67防护标准，具有防水、防尘、防油污和防结露、结雾的功能；其结构还设计了内外压差平衡功能，极大地提高了产品在恶劣环境下的可靠性。

在软件设计上，我们采用了TDMA与轮询相结合的户外视频和数据传输无线协议，这种协议具有较强的抗噪声能力，并能智能地为每个终端设备分配时隙，有效解决了传统802.11网络中隐藏节点导致吞吐量低的问题；我们的设备能够避免在分配时隙时产生冲突，确保每个终端都能得到轮询，并获得相应的时间空隙；在终端向接入点传输数据的过程中，我们成功避免了可能存在的互相冲突的问题；通过检查每个客户端的状态，以及通过算法评估终端设备的活跃程度和正在进行的业务类型，我们的软件能够智能地为每个终端分配时隙，以最大程度地提高效率，避免传输时间的浪费，并始终保持最佳传输效率。

此外，我们的软件内核包含特殊的开关，能够显著降低来自周围信号的噪声干扰，有效预防或减少干扰信号，从而在信号拥塞的区域实现更好、更稳定的网络性能；该设备可与各种不同的天线配套使用，以达到不同的传输效果。

产品特点

◈ 支持远距离传输应用，≥30km&350Mbps实测速率

◈ 支持48V POE（Passive POE）供电

◈ 支持恶劣环境工作

◈ 支持频率自动调整

◈ 支持功率自适应

◈ 支持TDMA（时分多址）

◈ 支持点对点和点对多点组网

◈ 防浪涌：共模4kv，差模1.5kv，隔离耐压6kV

◈ 防静电：接触放电6kv，空气放电8kv

◈ 支持高精度无线链路测试

◈ 该设备配备数码显示管，能够显示当前的信号强度。

◈ 支持动态信道选择，可以更好地消除噪声干扰

◈ 软件协议支持在复杂环境中进行传输，具有强大的抗干扰能力

◈ 具备频率扩展功能，客户可根据实际现场进行选择

◈ 支持QOS智能优化技术，确保语音、视频的稳定传输优先级

◈ 具备天线校准工具，可以实时对天线方向进行校准

软件规格
标准协议	支持802.11a/n/ac标准
工作频率	5180~5320MHz、5845~5825MHz（中国） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美国）5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿联酋） 5745~5805（印度尼西亚）扩频：4920~6100MHz（使用时须遵守当地法律法规要求） *以上频率需要单独版本申请
工作模式	接入点、客户端
安全模式	WPA2-PSK、MAC过滤、ACL配置
网络方式	桥接模式、路由模式
配置方式	支持web配置、支持AC远程管理、SNMP管理
设备告警	支持
频谱扫描	支持
链路测试	支持
VLAN	支持
QOS	支持
定时重启	支持
看门狗	支持
硬件规格
尺寸	主机：27021070mm
安装方式	抱杆，抱杆直径30～70mm
抗风风速	200km/h
重量	主机：2.27kg
防护等级	IP67
供电方式	48V POE（Passive POE）供电
最大功耗	12W
平均功耗	9W
内存	256MB
闪存	32MB
发射功率	30dBm（最高）
网络接口	1*10/100/1000Mbps RJ45
工作温度	-40℃~70℃
存储温度	-40℃~85℃
工作湿度	5%～95%RH不凝结
浪涌保护	POE/GE：共模4kv，差模1.5KV ，隔离耐压6kV
静电保护	接触放电：6kv，空气放电：8kv

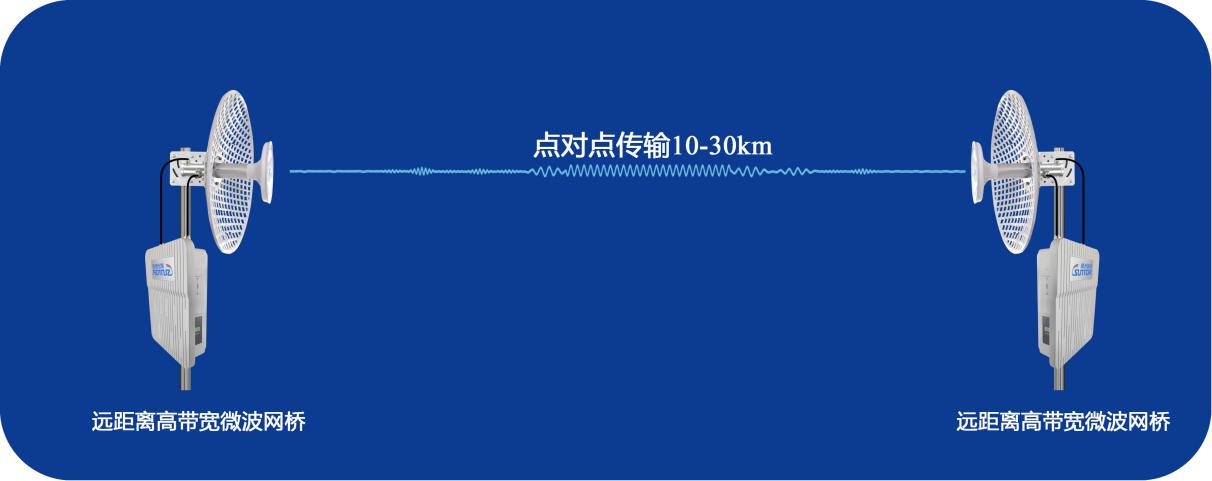

1.点对点无线通信应用

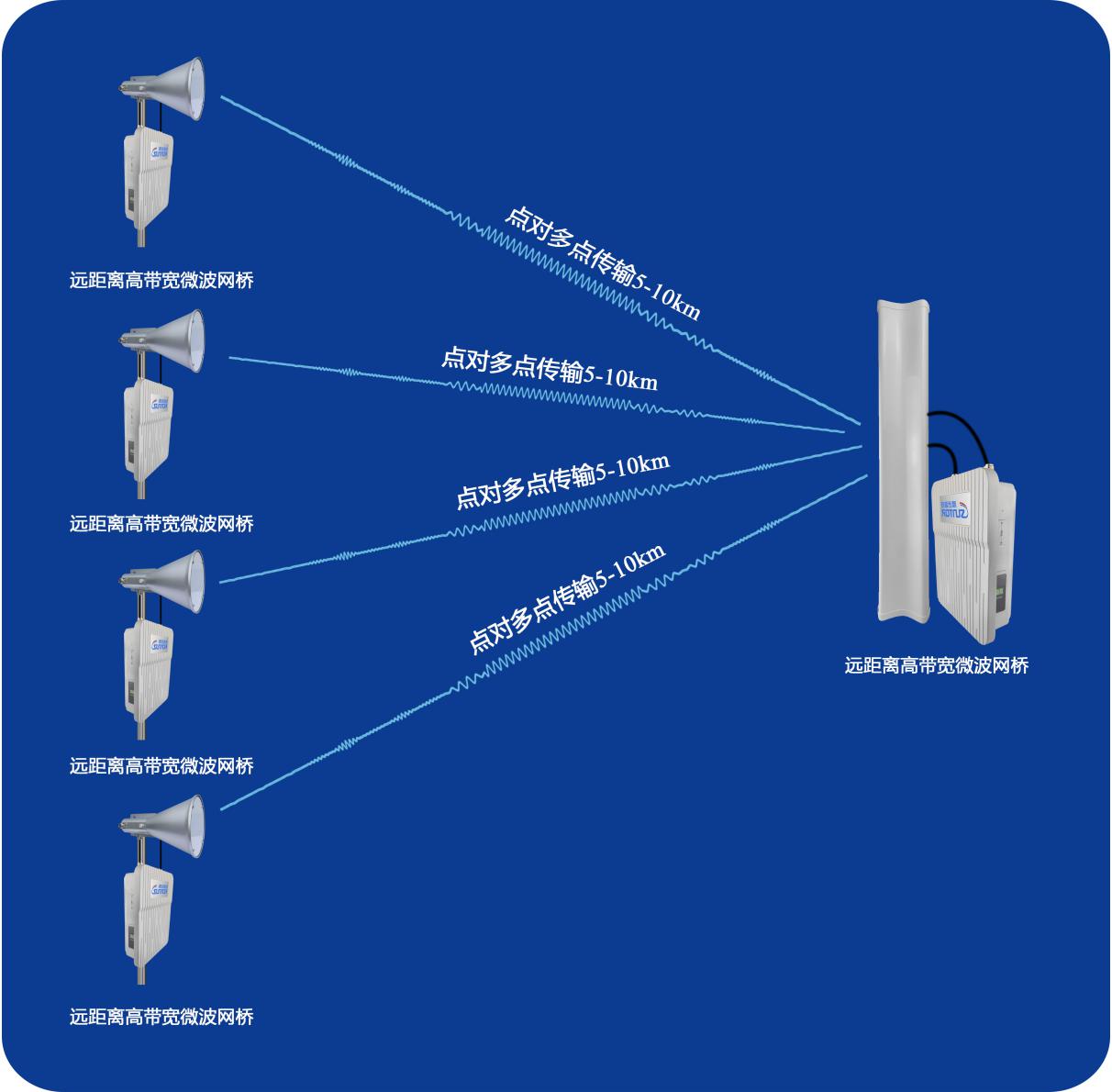

2.点对多点无线通信应用
