01
产品概述
12dBi 5.8G双极化全向天线 ST-ANT-5158-12-360-NK
 |
 |
02
产品特点
◈ 5.1-5.8 GHz室外无线局域网系统；
◈ 支持1x2和2x2 MIMO AP/路由器；
◈ IEEE 802.11a/n应用程序；
◈ WiMax、WISP、WiFi、通信；
◈ 适用于酒店、工业、市政、MTU/MDU；窝站点应用；
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-5158-12-NK |
|
频率范围Frequency Range-MHz |
5150-5850 MHz |
|
增益Gain-dBi |
12 dBi |
|
驻波比VSWR |
≤1.5 |
|
水平面波瓣宽度H Beamwidth－° |
360 ° |
|
垂直面波瓣宽度V Beamwidth－° |
6° |
|
极化方式Polarization |
H+V |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
100W |
|
接头型号Connector |
2 x N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ75x765mm |
|
重量Weight-Kg |
2.4kg |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø52-Ø76mm |
|
天线罩材料Radome Material |
工程塑料 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
150km/h |
|
天 线 方 向 图 |
|
|
|
装箱清单 |
||
|
配件 |
数量 |
|
|
① 天线 |
1 |
|
|
② 夹码 |
2 |
|
|

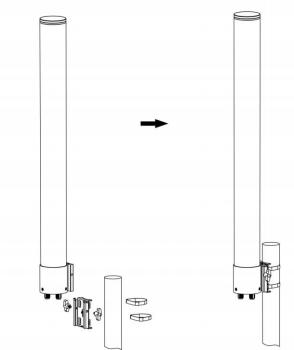

安装教程 |
||
|
第一步 如图，先用固定环将天线夹码固定在抱杆上 第二步 将天线嵌入夹码当中 第三步 用螺丝将天线与夹码固定好，安装完成 |
|
|
03
产品参数
◈ 5.1-5.8 GHz室外无线局域网系统；
◈ 支持1x2和2x2 MIMO AP/路由器；
◈ IEEE 802.11a/n应用程序；
◈ WiMax、WISP、WiFi、通信；
◈ 适用于酒店、工业、市政、MTU/MDU；窝站点应用；
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-5158-12-NK |
|
频率范围Frequency Range-MHz |
5150-5850 MHz |
|
增益Gain-dBi |
12 dBi |
|
驻波比VSWR |
≤1.5 |
|
水平面波瓣宽度H Beamwidth－° |
360 ° |
|
垂直面波瓣宽度V Beamwidth－° |
6° |
|
极化方式Polarization |
H+V |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
100W |
|
接头型号Connector |
2 x N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ75x765mm |
|
重量Weight-Kg |
2.4kg |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø52-Ø76mm |
|
天线罩材料Radome Material |
工程塑料 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
150km/h |
|
天 线 方 向 图 |
|
|
|
装箱清单 |
||
|
配件 |
数量 |
|
|
① 天线 |
1 |
|
|
② 夹码 |
2 |
|
|
安装教程 |
||
|
第一步 如图，先用固定环将天线夹码固定在抱杆上 第二步 将天线嵌入夹码当中 第三步 用螺丝将天线与夹码固定好，安装完成 |
|
|
04
应用场景
◈ 5.1-5.8 GHz室外无线局域网系统；
◈ 支持1x2和2x2 MIMO AP/路由器；
◈ IEEE 802.11a/n应用程序；
◈ WiMax、WISP、WiFi、通信；
◈ 适用于酒店、工业、市政、MTU/MDU；窝站点应用；
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-5158-12-NK |
|
频率范围Frequency Range-MHz |
5150-5850 MHz |
|
增益Gain-dBi |
12 dBi |
|
驻波比VSWR |
≤1.5 |
|
水平面波瓣宽度H Beamwidth－° |
360 ° |
|
垂直面波瓣宽度V Beamwidth－° |
6° |
|
极化方式Polarization |
H+V |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
100W |
|
接头型号Connector |
2 x N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ75x765mm |
|
重量Weight-Kg |
2.4kg |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø52-Ø76mm |
|
天线罩材料Radome Material |
工程塑料 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
150km/h |
|
天 线 方 向 图 |
|
|
|
装箱清单 |
||
|
配件 |
数量 |
|
|
① 天线 |
1 |
|
|
② 夹码 |
2 |
|
|
安装教程 |
||
|
第一步 如图，先用固定环将天线夹码固定在抱杆上 第二步 将天线嵌入夹码当中 第三步 用螺丝将天线与夹码固定好，安装完成 |
|
|
