ST5813H-V2工业无线网桥
通过检查每个客户端的状态，通过算法检查终端设备的活跃程度以及进行的业务类型，通过算法智能地给每个终端分配时隙来最大限度地提升效率，避免传输时间的浪费，始终保持最佳传输效率。软件内核设计特殊开关，可以有效降低来自周遭信号的噪声干扰，有效预防或减少干扰信号，可以在信号拥塞区域实现更好、更稳定的吞吐量和延迟。
工业级无线网桥
在线留言
01
产品概述
ST5813H-V2工业无线网桥软件设计上采用了TDMA+轮询的户外视频和数据传输的无线协议，抗噪声更强，可以智能地给每个终端设备分配时隙，排除了传统802.11网络存在隐藏节点时，吞吐量低的问题。设备避开了在分配时隙产生冲突的问题，保证设备能够轮询到每一个终端，并给每个终端分配时间空隙，在终端向接入点传输的过程中，有效地避开可能存在的互相冲突的问题。通过检查每个客户端的状态，通过算法检查终端设备的活跃程度以及进行的业务类型，通过算法智能地给每个终端分配时隙来最大限度地提升效率，避免传输时间的浪费，始终保持最佳传输效率。软件内核设计特殊开关，可以有效降低来自周遭信号的噪声干扰，有效预防或减少干扰信号，可以在信号拥塞区域实现更好、更稳定的吞吐量和延迟。

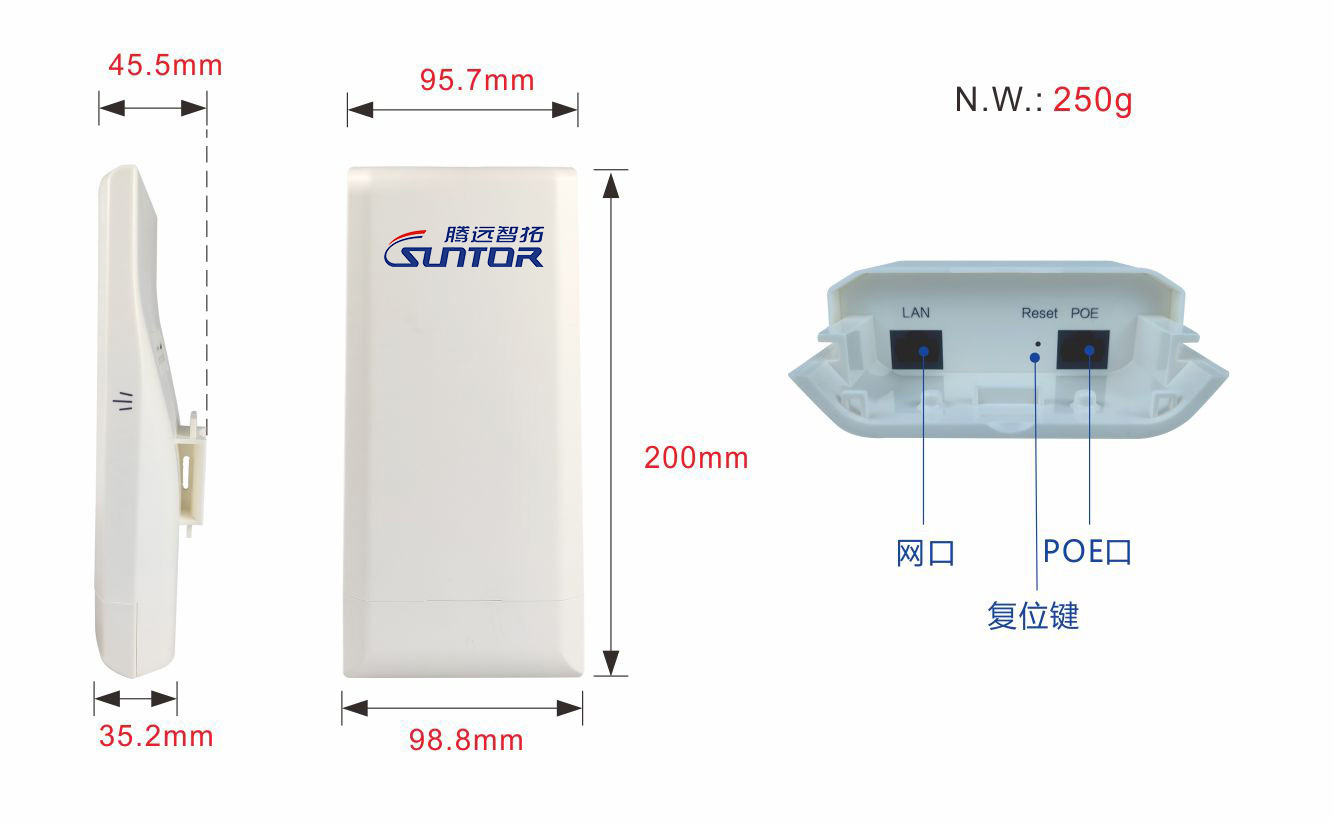

产品尺寸图
02
产品特点
◈ 传输距离≥3km
◈ 支持24V POE供电
◈ 支持恶劣环境工作
◈ 支持频率自动调整
◈ 支持功率自适应
◈ 支持TDMA（时分多址）
◈ 支持点对点和点对多点组网
◈ 防浪涌：共模4kv，差模2kv
◈ 防静电：接触放电4kv，空气放电6kv
◈ 支持动态信道选择，可以更好地消除噪声干扰。
◈ 软件协议支持复杂环境传输，具备较强的抗干扰能力
◈ 具备频率扩展功能，客户可根据实际现场进行选择
◈ 支持QOS智能优化技术，优先语音、视频的稳定传输
|
软件规格 |
|
|
标准协议 |
支持802.11an标准 |
|
工作频率 |
5180~5320MHz、5845~5825MHz（中国） |
|
5180~5320MHz、5500~5720MHz、5745~5825MHz（美国）5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） |
|
|
5160~5340MHz、5480~5720MHz、5745~5825MHz（阿联酋） |
|
|
5745~5805（印度尼西亚） |
|
|
扩频：4920~6100MHz（使用时须遵守当地法律法规要求） |
|
|
*以上频率需要单独版本申请 |
|
|
QOS |
接入点、客户端，WDS接入点，WDS客户端 |
|
定时重启 |
WPA2-PSK、隐藏SSID、IP/MAC过滤 |
|
看门狗 |
桥接模式、路由模式 |
|
硬件规格 |
|
|
尺寸 |
200×98.8×45.5mm |
|
重量 |
250g |
|
固定方式 |
抱杆方式，抱杆直径≤55mm |
|
防护等级 |
IP65 |
|
供电方式 |
24V POE供电 |
|
满载功耗 |
10W |
|
平均功耗 |
8W |
|
内存 |
64MB |
|
闪存 |
8MB |
|
天线增益 |
10dBi |
|
天线波束角度 |
水平角度65°，垂直角度18° |
|
发射功率 |
24dBm |
|
网络接口 |
RJ45*2（10/100Mbps）（1个LAN口，1个POE口） |
|
工作温度 |
-40℃~65℃ |
|
存储温度 |
-40℃~85℃ |
|
工作湿度 |
5%~95%RH不凝结 |
|
浪涌保护 |
POE/GE:共模4kv，差模2kv |
|
静电保护 |
接触放电：4kv，空气放电：6kv |
|
射频规格 |
|||||
|
发射功率 |
接受灵敏度 |
||||
|
协议 |
速率 |
功率 |
公差 |
灵敏度 |
公差 |
|
11a/n |
6Mbps |
21dBm |
±2dBm |
-93dBm |
±2dBm |
|
54Mbps |
19dBm |
±2dBm |
-74dBm |
±2dBm |
|
|
HT20 MCS 0（合路） |
24dBm |
±2dBm |
-93dBm |
±2dBm |
|
|
HT20 MCS 7（合路） |
21dBm |
±2dBm |
-73dBm |
±2dBm |
|
|
HT40 MCS 0（合路） |
24dBm |
±2dBm |
-90dBm |
±2dBm |
|
|
HT40 MCS 7（合路） |
21dBm |
±2dBm |
-70dBm |
±2dBm |
|
|
*合路功率为测试的单路功率+3dBm |
|||||
应急处突、反恐防暴、隐蔽侦察、特种作战、抢险救灾、日常巡逻、消防等“平急战”任务， 提供无线宽带通信。
|
|
|
|
|
高原无线传输应用 |
森林防火无线传输应用 |
建筑工地无线传输应用 |
|
|
|
|
|
农杨无线传输应用 |
港口码头无线传输应用 |
电梯无线传输应用 |
|
|
|
|
|
隧道无线传输应用 |
高速公路无线传输应用 |
平安城市无线传输应用 |
