01
产品概述

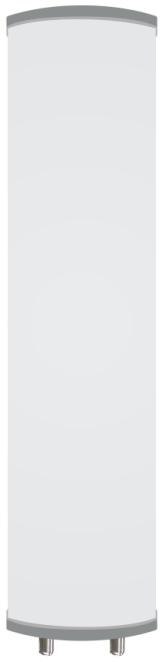

19 dBi 120° 双极化扇区天线ST-ANT-4865-19-120-NK
02
产品特点
◈ 双极化系统；
◈ 支持4.8~6.5 GHz频率范围；
◈ 支持IEEE 802.11a/n应用；
◈ 支持WiMAX, WISP, WiFi, 移动通信，蜂窝站点应用；
◈ 抗紫外线外罩，适应复杂天气环境。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-19-120-NK |
|
频率范围Frequency Range-MHz |
4800-6500 |
|
增益Gain-dBi |
19 |
|
驻波比VSWR |
≤2 |
|
水平面波瓣宽度H Beamwidth－° |
118±5° |
|
垂直面波瓣宽度V Beamwidth－° |
4° ± 0.3° |
|
前后比F/B Ratio-dB |
＞26 |
|
电压驻波比 |
≤1.8 |
|
隔离度 |
≥23dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
700*157*30mm |
|
重量Weight-Kg |
3.8 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
天线罩材料Radome Material |
工程塑料 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
214 |
|
天 线 方 向 图 |
+45° |
-45° |
|
|

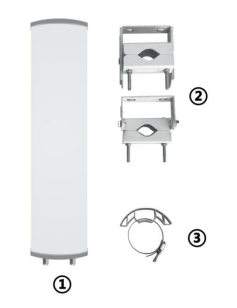

装箱清单 |
|||
|
配件 |
数量 |
 |
|
|
① 天线 |
1 |
||
|
② 夹码 |
2 |
||
|
④ 支撑环 |
1 |
||
|
|
|
||
|
|
|||
|

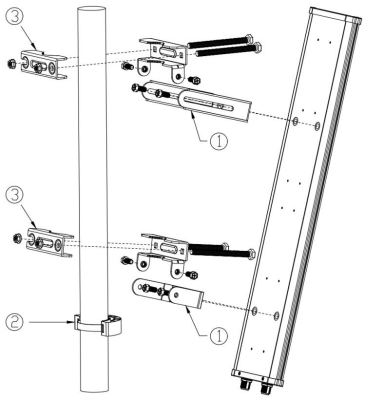

安装教程 |
|||
|
第一步 先将上下夹码安装在天线上，并上紧螺丝固定； 第二步 将支撑环套进抱杆，并拧紧支撑环使其固定在抱杆上；支撑环方便承托天线安装与 进行扇区天线的角度固定调试； 第三步 将天线安装在抱杆上，并上紧夹码装上螺丝进行固定；移动上夹码可方便进行上下 倾角调整。 |
 |
||
03
产品参数
◈ 双极化系统；
◈ 支持4.8~6.5 GHz频率范围；
◈ 支持IEEE 802.11a/n应用；
◈ 支持WiMAX, WISP, WiFi, 移动通信，蜂窝站点应用；
◈ 抗紫外线外罩，适应复杂天气环境。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-19-120-NK |
|
频率范围Frequency Range-MHz |
4800-6500 |
|
增益Gain-dBi |
19 |
|
驻波比VSWR |
≤2 |
|
水平面波瓣宽度H Beamwidth－° |
118±5° |
|
垂直面波瓣宽度V Beamwidth－° |
4° ± 0.3° |
|
前后比F/B Ratio-dB |
＞26 |
|
电压驻波比 |
≤1.8 |
|
隔离度 |
≥23dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
700*157*30mm |
|
重量Weight-Kg |
3.8 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
天线罩材料Radome Material |
工程塑料 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
214 |
|
天 线 方 向 图 |
+45° |
-45° |
|
|
装箱清单 |
|||
|
配件 |
数量 |
|
|
|
① 天线 |
1 |
||
|
② 夹码 |
2 |
||
|
④ 支撑环 |
1 |
||
|
|
|
||
|
|
|||
|
安装教程 |
|||
|
第一步 先将上下夹码安装在天线上，并上紧螺丝固定； 第二步 将支撑环套进抱杆，并拧紧支撑环使其固定在抱杆上；支撑环方便承托天线安装与 进行扇区天线的角度固定调试； 第三步 将天线安装在抱杆上，并上紧夹码装上螺丝进行固定；移动上夹码可方便进行上下 倾角调整。 |
|
||
04
应用场景
◈ 双极化系统；
◈ 支持4.8~6.5 GHz频率范围；
◈ 支持IEEE 802.11a/n应用；
◈ 支持WiMAX, WISP, WiFi, 移动通信，蜂窝站点应用；
◈ 抗紫外线外罩，适应复杂天气环境。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-19-120-NK |
|
频率范围Frequency Range-MHz |
4800-6500 |
|
增益Gain-dBi |
19 |
|
驻波比VSWR |
≤2 |
|
水平面波瓣宽度H Beamwidth－° |
118±5° |
|
垂直面波瓣宽度V Beamwidth－° |
4° ± 0.3° |
|
前后比F/B Ratio-dB |
＞26 |
|
电压驻波比 |
≤1.8 |
|
隔离度 |
≥23dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
700*157*30mm |
|
重量Weight-Kg |
3.8 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
天线罩材料Radome Material |
工程塑料 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
214 |
|
天 线 方 向 图 |
+45° |
-45° |
|
|
装箱清单 |
|||
|
配件 |
数量 |
|
|
|
① 天线 |
1 |
||
|
② 夹码 |
2 |
||
|
④ 支撑环 |
1 |
||
|
|
|
||
|
|
|||
|
安装教程 |
|||
|
第一步 先将上下夹码安装在天线上，并上紧螺丝固定； 第二步 将支撑环套进抱杆，并拧紧支撑环使其固定在抱杆上；支撑环方便承托天线安装与 进行扇区天线的角度固定调试； 第三步 将天线安装在抱杆上，并上紧夹码装上螺丝进行固定；移动上夹码可方便进行上下 倾角调整。 |
|
||
