01
产品概述

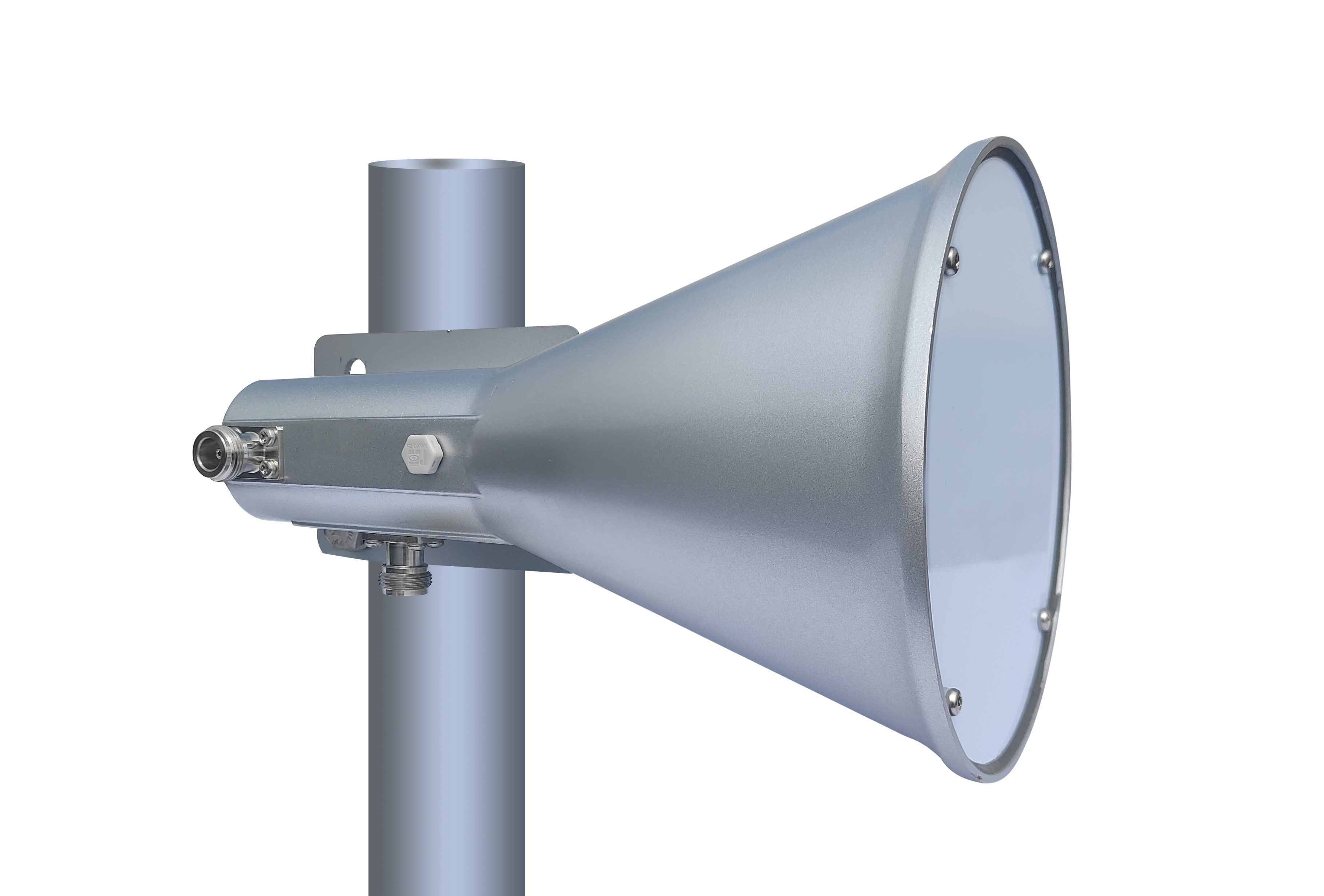

30°16dBi双极化喇叭天线ST-D5158TB
02
产品特点
|
电气参数 |
|
|
频率 (MHz) |
4800-5950 |
|
极化方式 |
垂直＆水平 |
|
增益 (dBi) |
16 |
|
水平半功率波瓣宽度 (°) |
30 |
|
垂直半功率波瓣宽度 (°) |
30 |
|
前后比 (dB) |
≥25 |
|
轴向交叉极化比 (dB) |
≥15 |
|
隔离 (dB) |
≥28 |
|
阻抗 (Ω) |
50 |
|
驻波 |
≤2 |
|
最大功率 (W) |
50 |
|
机械指标 |
|
|
接头 |
2*N 母头 |
|
接头位置 |
底部 |
|
天线尺寸 (mm) |
Φ 134*215 |
|
包装尺寸 (mm) |
175*155*270 (内箱) |
|
重量 (Kg) |
0.85 (含夹码) |
|
颜色 |
银白色 |
|
机械可调倾角 (°) |
±18 |
|
工作温度 (℃) |
-40 至 100 |
|
极限风速 (m/s) |
60 |
|
抱杆直径 (mm) |
35-70 |
|
典型方向图 |
|
|
4800-5950MHz: H Po. |
4800-5950MHz: V Pol. |
|
|
|
03
产品参数
|
电气参数 |
|
|
频率 (MHz) |
4800-5950 |
|
极化方式 |
垂直＆水平 |
|
增益 (dBi) |
16 |
|
水平半功率波瓣宽度 (°) |
30 |
|
垂直半功率波瓣宽度 (°) |
30 |
|
前后比 (dB) |
≥25 |
|
轴向交叉极化比 (dB) |
≥15 |
|
隔离 (dB) |
≥28 |
|
阻抗 (Ω) |
50 |
|
驻波 |
≤2 |
|
最大功率 (W) |
50 |
|
机械指标 |
|
|
接头 |
2*N 母头 |
|
接头位置 |
底部 |
|
天线尺寸 (mm) |
Φ 134*215 |
|
包装尺寸 (mm) |
175*155*270 (内箱) |
|
重量 (Kg) |
0.85 (含夹码) |
|
颜色 |
银白色 |
|
机械可调倾角 (°) |
±18 |
|
工作温度 (℃) |
-40 至 100 |
|
极限风速 (m/s) |
60 |
|
抱杆直径 (mm) |
35-70 |
|
典型方向图 |
|
|
4800-5950MHz: H Po. |
4800-5950MHz: V Pol. |
|
|
|
04
应用场景
|
电气参数 |
|
|
频率 (MHz) |
4800-5950 |
|
极化方式 |
垂直＆水平 |
|
增益 (dBi) |
16 |
|
水平半功率波瓣宽度 (°) |
30 |
|
垂直半功率波瓣宽度 (°) |
30 |
|
前后比 (dB) |
≥25 |
|
轴向交叉极化比 (dB) |
≥15 |
|
隔离 (dB) |
≥28 |
|
阻抗 (Ω) |
50 |
|
驻波 |
≤2 |
|
最大功率 (W) |
50 |
|
机械指标 |
|
|
接头 |
2*N 母头 |
|
接头位置 |
底部 |
|
天线尺寸 (mm) |
Φ 134*215 |
|
包装尺寸 (mm) |
175*155*270 (内箱) |
|
重量 (Kg) |
0.85 (含夹码) |
|
颜色 |
银白色 |
|
机械可调倾角 (°) |
±18 |
|
工作温度 (℃) |
-40 至 100 |
|
极限风速 (m/s) |
60 |
|
抱杆直径 (mm) |
35-70 |
|
典型方向图 |
|
|
4800-5950MHz: H Po. |
4800-5950MHz: V Pol. |
|
|
|
