建筑工地现场无线传输方案

发布时间:

2017-05-24 00:00

一、方案背景

随着社会的不断进步,安全生产的概念已经深入人心,人们对安全生产的要求也越来越高。在事故多发的建筑行业,如何保证施工人员的人身安全,以及工地的建筑材料、设备等财产的保全是施工单位关心的头等大事。由于施工环境的限制,设备、材料的安全管理不完善及部分员工的自我防护意识的薄弱,为犯罪分子提供了可乘之机。为了建筑工地安全管理进一步完善,将监控技术引入施工现场,成了许多建筑单位的首推,而综合各方面因素的考虑,利用微波替代有线光纤的无线视频监控技术,得益于其自身的灵活性高,扩展性强,维护简单等优点,被许多建筑工程公司广泛采用。



二、现场描述

现场是一个工地监控项目,由于施工复杂,不方便布线,本次项目采用无线视频传输,需要每天24小时实时监控工地状况,进行24小时的监控与录像。组建一个一拖20个无线接入设备的无线网,20个无线接入设备分别接20个摄像头,摄像头通过无线接入设备汇聚到一个中心无线设备上,中心无线设备通过交换机与录像设备连接。完成上面的组网,接入无线设备和中心无线设备距离350米左右,中心设备的带宽要求(单工150M以上),满足20路高清摄像机接入的要求。



三、客户对于无线视频监控设备的具体需求

为了进一步加强省事主要建筑工地安全管理,以及人工、财物安全情况,根据建筑工地图像监控需求的具体要求特点,考虑充分利用其内部资源以及当地的网络环境,并结合其管理方面的需求。本方案建议采用视频图像集中监控管理模式,对整个工地的相关图像点位实施数字化监控、录像、管理。采用无线视频监控系统,通过计算机屏幕实时监管分布在全市各地的多个工地施工现场,既减轻了监管人员的工作强度,又加强了建设行政主管部门以及监管机构的调控监管力度,提高了工作效率。根据不同的施工阶段,对建筑工地的施工现场实施有效监控。



四、无线视频监控方案设计思路

根据客户的需求,我公司设计了一套先进的数字无线视频监控系统。整个系统采用我公司2.4G频段的ST2510AW及ST5801GB03RH(内置三模块)工业级数字无线视频传输设备。

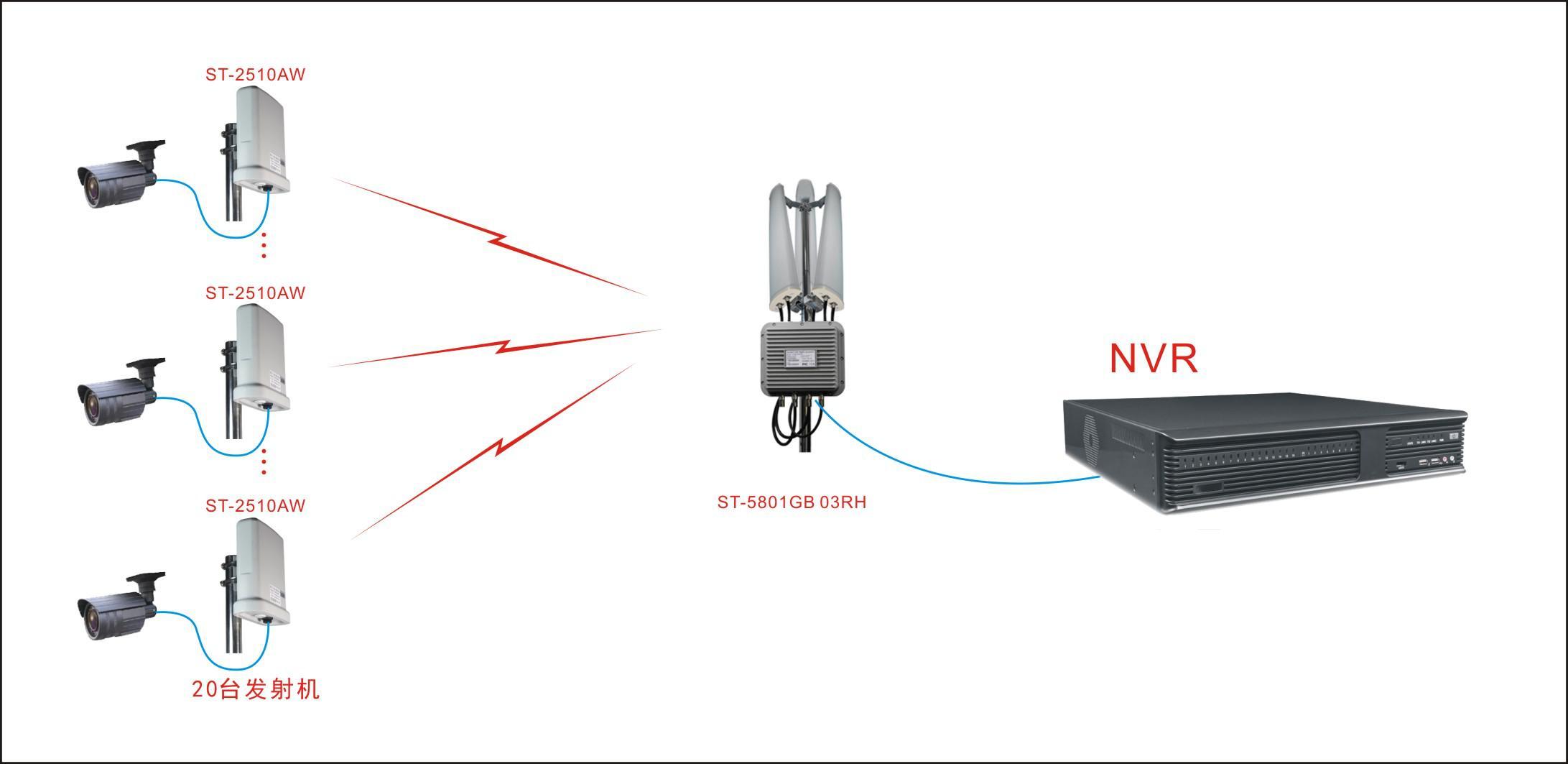

在连接图中,我们可看到前端采用20台无线网桥ST2510AW作为发射,中间无阻挡传输350米,后端采用1台无线网桥ST5801GB03RH(内置3个2.4G的模块,高带宽骨干设备)接收前端20个信号,再进入1台NVR来监控前端的画面。



五、连接图如下
