一、背景介绍
山西高平市，共有林地面积42.92万亩，森林面积18.18万亩，森林资源丰富，森林防火形势严峻。腾远智拓森林防火可视化监控系统，为高平森林防火插上“智慧翅膀”。应客户需求，腾远智拓对山西高平森林防火项目进行故障排除和维护。
二、存在问题
♦ 山西高平森林防火项目现场视频传输不稳定
♦ 摄像头长时间不在线或存在断续
♦ 远程无法解决
现场具体问题
♦ 现场部分视频不稳定；
♦ 部分网桥传输视频数少，但频宽设置较大导致频谱干扰；
♦ 出现多个点位网线水晶头接触不良的情况；
♦ 两台tp-link设备开启DHCP后导致ip冲突，导致视频丢包；
♦ 一对网桥调天线方向无法恢复组网；
♦ 一台网桥POE损坏导致网桥未启动；
三、解决方案
1、解决思路
● 现场设备信号值、速率较低，需优化设备信号强度，提高传输速率；
● 设备设置频宽较大，导致频谱干扰严重，部分设备将降低传输频宽，使设备既能满足传输需求，也能使传输稳定不受干扰。

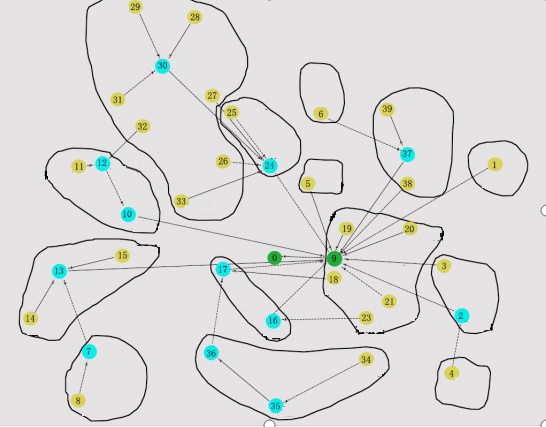

▲点位传输拓扑图
2、解决办法
♦ 高平现场视频不稳定大部分由于天线方向未对准导致信号强度低、传输速率低导致，将方向对准后恢复稳定；
♦ 部分网桥传输视频数少，但频宽设置较大导致频谱干扰，已改小使满足传输使用；
♦ 多个点位网线水晶头接触不良的情况，重做网线水晶头后恢复稳定；
♦ 两台tp-link设备开启DHCP后导致ip冲突，导致视频丢包，关闭后恢复；
♦ 一对网桥调天线方向无法恢复组网，替换网桥后恢复；
♦ 一台网桥POE损坏导致网桥未启动，替换后恢复；
3、调试结果
● 目前各点位信号强度、传输速率明显改善，能满足单路码流6M视频传输，调试结果见下表：
|
网络等级 |
地点 |
接入点设备ip |
传输对象 |
信号强度 |
接收/发送速率 |
传输视频数 |
|
一级 |
A点 |
192.168.1.13 |
B点-A点 |
-64 |
585M/650M |
39路 |
|
二级 |
B点 |
192.168.1.14 |
B点-a村 |
-68 |
240M/243M |
1路 |
|
B点-b山 |
-68 |
240M/360M |
1路 |
|||
|
B点-C点 |
-68 |
216M/135M |
3路 |
|||
|
B点-c山 |
-67 |
240M/360M |
1路 |
|||
|
192.168.1.15 |
B点-D点 |
-68 |
78M/52M |
2路 |
||
|
B点-d村 |
-64 |
156M/192M |
1路 |
|||
|
B点-e村 |
-70 |
78M/72M |
1路 |
|||
|
B点-f庄 |
-68 |
78M/130M |
1路 |
|||
|
192.168.1.16 |
B点-g河 |
-72 |
81M/108M |
1路 |
||
|
192.168.1.17 |
B点-E点 |
-64 |
144M/173M |
4路 |
||
|
192.168.1.18 |
B点-F点 |
-72 |
115M/130M |
5路 |
||
|
192.168.1.19 |
B点-G点 |
-72 |
150M/150M |
2路 |
||
|
192.168.1.20 |
B点-H点 |
-63 |
115M/144M |
5路 |
||
|
192.168.1.21 |
B点-I点 |
-64 |
300M/300M |
9路 |
||
|
三级 |
C点 |
192.168.1.65 |
C点-h庄 |
-72 |
115M/115M |
1路 |
|
C点-i庙 |
-72 |
86M/86M |
1路 |
|||
|
D点 |
192.168.1.4 |
D点-g寨 |
-64 |
144M/173M |
1路 |
|
|
E点 |
192.168.1.22 |
E点-H点 |
-64 |
192M/192M |
3路 |
|
|
F点 |
192.168.1.29 |
F点-J点 |
-68 |
270M/300M |
2路 |
|
|
F点-k点 |
-68 |
240M/270M |
1路 |
|||
|
192.168.1.28 |
F点-l山 |
-72 |
104M/86M |
1路 |
||
|
G点 |
192.168.1.33 |
G点-m头 |
-72 |
86M/115M |
1路 |
|
|
H点 |
192.168.1.35 |
H点-n寺 |
-64 |
144M/192M |
1路 |
|
|
192.168.1.68 |
H点-o山 |
-64 |
144M/144M |
3路 |
||
|
I点 |
192.168.1.44 |
I点-p庄 |
-67 |
86M/130M |
1路 |
|
|
I点-q村 |
-67 |
86M/115M |
1路 |
|||
|
192.168.1.45 |
I点-r点 |
-71 |
57M/115M |
1路 |
||
|
I点-s岭 |
-76 |
52M/86M |
1路 |
|||
|
192.168.1.47 |
I点-K点 |
-73 |
81M/81M |
4路 |
||
|
四级 |
H点 |
192.168.1.26 |
H点-t庙 |
-72 |
130M/144M |
1路 |
|
192.168.1.27 |
H点-u点 |
-57 |
192M/192M |
1路 |
||
|
J点 |
192.168.1.11 |
J点-v村 |
-63 |
130M/144M |
1路 |
|
|
K点 |
192.168.1.53 |
K点-w沟 |
-63 |
192M/192M |
1路 |
|
|
192.168.1.54 |
K点-x庄 |
-60 |
400M/400M |
1路 |
||
|
K点-y村 |
-72 |
120M/150M |
1路 |

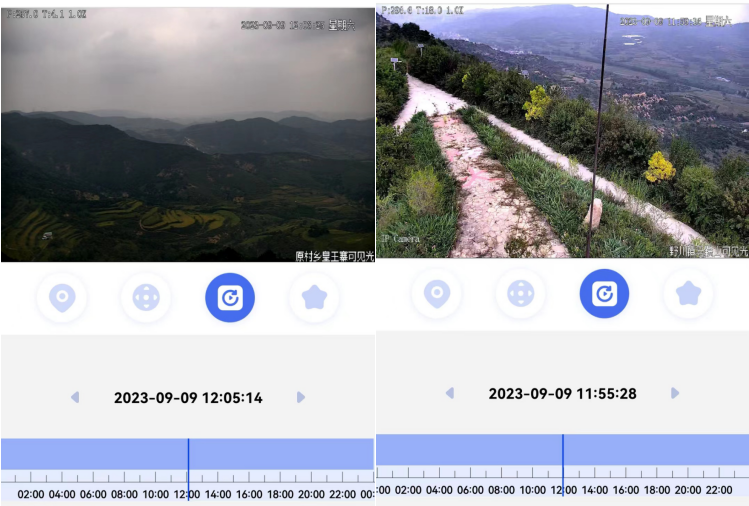

● 调试后各路视频稳定上线，各汇聚点视频稳定情况如下图：
▲视频传输效果图1
▲视频传输效果图2
▲视频传输效果图3

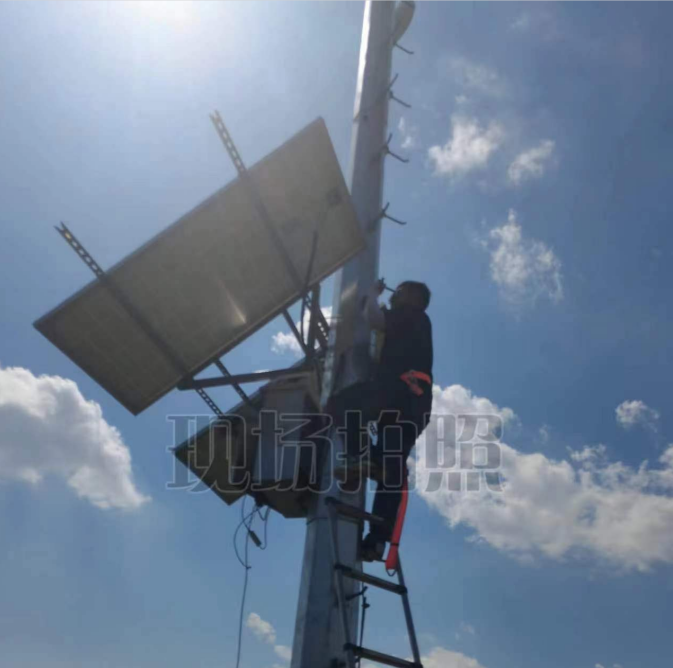

4、现场图片

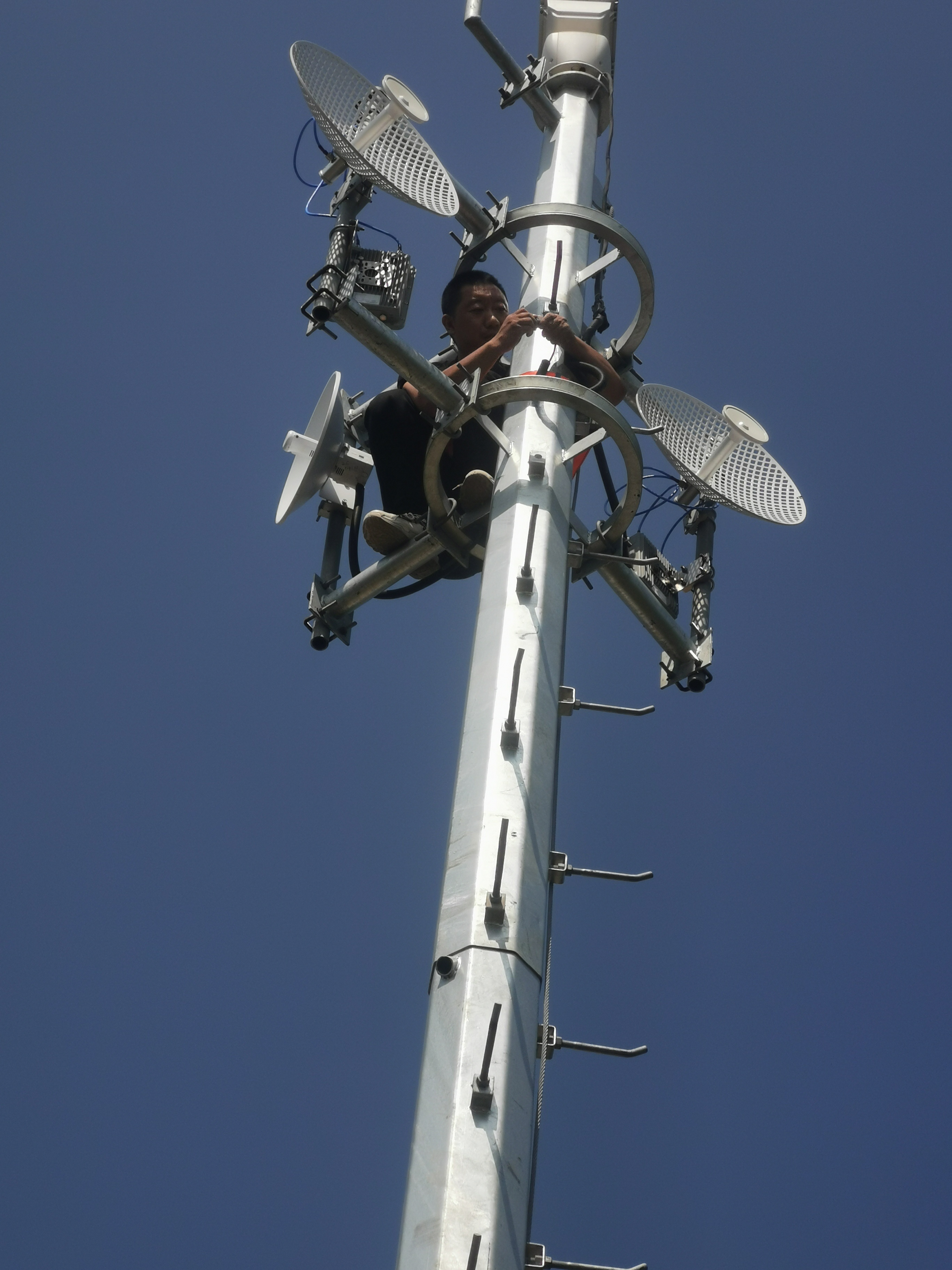

图1：B点网桥安装塔
图2：f庄视频掉线问题排查
图3：q村现场问题排查
图4：n寺网桥安装
图5：H点位设备安装替换
图6：b山位调天线方向
五、总结
目前已将各网桥信号强度、传输速率优化改善，各点位传输速率满足当前使用要求，视频保持在线及稳定。
深圳市腾远智拓电子有限公司成立于2006年，属于国家级高新技术企业，深圳市专精特新企业。一直专注于无线通信领域的产品研制，致力于成为全球领先的无线宽带通信产品提供商。公司团队源于中科院、西北工大、华为、中兴、锐捷等科研院所和知名通信企业。
