主要组件

处理器

Atheros AR7161(680Mhz)

无线芯片

Atheros AR9220 based mini PCI module, Up to three modules

交换控制器

Atheros AR8035 / Atheros AR8021

快闪存储器

16MBytes

存储器

128MBytes

设定连接界面

UART x 1(PCBA onboard)

界面

无线

最多 3个 2x2 MIMO 无线卡, mini-PCI 版本 1.0 type 3A
频率范围 :

美国 : 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.5 ~ 5.7 GHz, 5.725 ~ 5.825 GHz

欧盟: 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz

日本: 2.400 ~ 2.497 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz

中国: 2.400 ~ 2.483 GHz, 5.725 ~5.85 GHz

DNMA-H92的RF射频输出功率: (高功率)

IEEE802.11a

24dBm@6M(all)

21dBm@54M(all)

IEEE802.11g

25dBm@6M(all)

22dBm@54M(all)

IEEE802.11a/n HT20

24dBm@MCS0/8(all)

18dBm@MCS7/15(5180MHz)   17dBm@MCS7/15(5825MHz)

IEEE802.11a/n HT40

22dBm@MCS0/8(all)

17dBm@MCS7/15(5190MHz)   16dBm@MCS7/15(5795MHz)

IEEE802.11g/n HT20

25dBm@MCS0/8(all)

21dBm@MCS7/15(all)

IEEE802.11g/n HT40

24dBm@MCS0/8(all)

20dBm@MCS7/15(all)

DNMA-92H的接收敏感度: (高功率)
IEEE802.11a
-82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx

-65dBm@54M, 1Rx   -79/-75dBm@54M, 2Rx

IEEE802.11g
-82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx

-65dBm@54M, 1Rx   -80/-76dBm@54M, 2Rx

IEEE802.11a/n HT20

-82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx

-64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx

IEEE802.11a/n HT40

-79dBm@MCS0, 1Rx   -91/-87dBm@MCS0, 2Rx

-61dBm@MCS7, 1Rx   -73/-69dBm@MCS7, 2Rx

IEEE802.11g/n HT20

-82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx

-64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx

IEEE802.11g/n HT40

-79dBm@MCS0, 1Rx   -92/-88dBm@MCS0, 2Rx

-61dBm@MCS7, 1Rx   -74/-70dBm@MCS7, 2Rx

有线网络

10/100/1000 Base-TX MDI/MDIX RJ-45 x 1
兼容于 :IEEE802.3 / 802.3u / 802.3at
硬件基数 10/100/1000, 全工/半工, 流量自动侦测控制

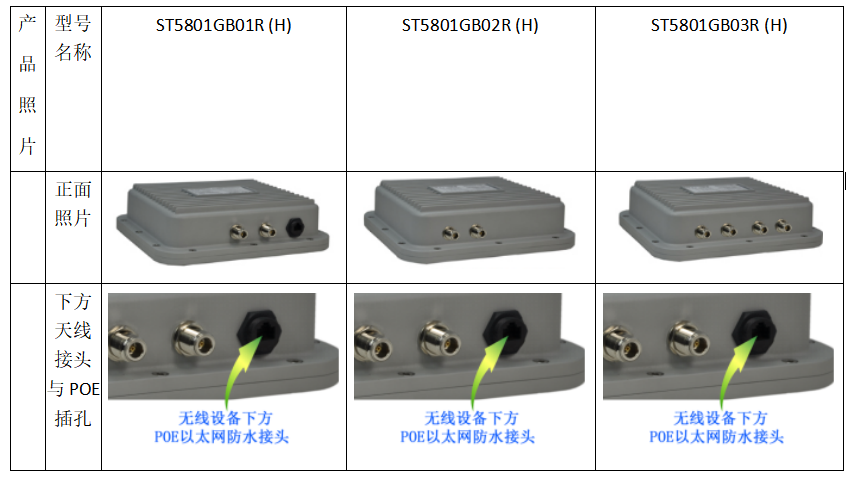

天线连接头

2 x N-type (1 张 无线网卡)
4 x N-type (2 张 无线网卡)
6 x N-type (3 张 无线网卡)

电源供应需求

48V 1A PoE Support Gigabit Ethernet Link

看门狗

硬件看门狗

实体

尺寸大小

220 x 220 x 77 mm

重量

101R/101RH—1.8Kg
102R/102RH—1.9Kg
103R/103RH—2.0Kg (含固定架重量3.7kg)

使用环境

使用温度范围

-30℃~70℃

湿度

0% ~ 95% Non-condensing

储存温度

-40~ 85℃

防水防尘等级

Outdoor IP67 rated

产品认证

电子产品认证

FCC:FCC 47 CFR Part 15 Subpart B (Class B) ANSI C63.4-2009
CE:EN 55022&24 + EN 301 489-1-17
EN 300 328 v1 7 1 (EnMA-92)
EN 300 328 v1 7 1 (EnMA-H92)
EN 301 893 V1.5.1  2008 (MIMO HT 40MHz) 5150 ~ 5250(EnMA-92)
EN 301 893 V1.5.1  2008 (MIMO HT 40MHz) 5150 ~ 5250(EnMA-H92)

网络桥接模式

第二层交换学习技术

储存与转发功能

支援跨越树状回路通讯协定IEEE 802.1d STP/IEEE 802.1w RSTP/IEEE 802.1s MSTP

支援静态IP/动态IP设定

配发IP主机端/客户端

支援多点/广播封包的风暴产生限制功能

支援VLAN

支援VLAN QoS

网络界面

无线

IEEE 802.11 a/g/n 2.4GHz/5GHz 双频无线网卡

2 x 2 MIMO 技术

一张网卡 / 二张网卡 / 三张网卡

无线基地台模式/无线客户端模式/分配转发模式(WDS mode)/用户端模式(CPE)

支援IEEE 802.11h DFS

支援WMM QoS

支援频道/传输功率/资料率/最大距离参数的调校设定

支援先进的无线参数调校设定

支援多个无线基地台名称(Multi-SSIDs)/VLAN标记(每个无线基地台最多16个)

支援无线环境侦测扫描功能

支援无线节点(客户端)信息取得

支援无线客户端连接数量限制

支援客户端使用者的连线相通隔离功能

有线

48V 1A PoE Support Gigabit Ethernet Speed

支援有线网络连线速率设定

10/100/1000 Base-TX MDI/MDIX RJ-45

传输效率

从无线界面 传输到 有线界面

TCP

一张无线网卡界面传到有线网络界面 最大传输率180Mbps

二张无线网卡界面传到有线网络界面 最大传输率320Mbps

三张无线网卡界面传到有线网络界面 最大传输率320Mbps

UDP

一张无线网卡界面传到有线网络界面 最大传输率240Mbps

二张无线网卡界面传到有线网络界面 最大传输率350Mbps

三张无线网卡界面传到有线网络界面 最大传输率350Mbps

PPS

一张无线网卡界面可传送短封包数量 >= 20,000

二张无线网卡界面可传送短封包数量 >= 28,000

三张无线网卡界面可传送短封包数量 >= 28,000

回应延时

< 5ms

多点中继跳台

2 跳

最大传输率160Mbps

3 跳

最大传输率150Mbps

>= 4跳

最大传输率140Mbps

PPS

多点中继跳台可传送短封包数量 >= 20,000

回应延时

< 10ms

安全机制

隐藏 SSID (关闭ESSID广播运作)

允许或限制MAC地址的功能

WEP 64/128/152 bits加密

IEEE 802.1x EAP-MD5/EAP-TLS/EAP-TTLS金钥加密

WPA/WPA2 PSK/EAP with TKIP/CCMP AES 金钥加密

系统管理

透过网页浏览器操作管理HTTP(s) WEB GUI

支援Telnet设定

支援SSH设定加密

支援设定界面Console(选购项目)

支援命令列设定CLI Commands

支援简易网络管理SNMP v2c/v3, standard / 私有MIBs

系统记录档Syslog

支援管理VLAN 标记

支援客户端网络校时NTP Client

支援分位更新/分位重写回朔Firmware upgrade / downgrade

支援分位双备份Dual Images

支援双设定档案/恢复出厂值Dual Configuration files / Factory Default

支援多等级管理Multiple Level Management

先进技术

多点中继跳台

多点中继连续10次跳台后，最大传输频宽可仍达120Mbps

多点中继连续10次跳台后，Ping的延时仍在10ms以下

多点中继跳台3条传输骨干，可以提供最大350Mbps频宽

透过无线基地台多组AP连线设定，具备中继跳台骨干备援连线机制

综合的第二个无线连线设定
(Global Secondary AP Link)

无线连线中断侦测机制，预设每10分钟进行侦测判断

自动侦测修复连线机制

无线基地台多组AP连线设定(RADIO- Secondary AP Link)

预设3组AP的备援连线功能，依据预先设定的优先级AP 的SSID与Channel进行搜寻、沟通、连线作业。

每个客户端Wireless Station 无线模块都可以是各自独立运作

特别适合应用于多点中继连续跳台无线骨干系统的架设使用

无线频宽管理与限制

依据BOTH设定，进行双向UL与DL总频宽流量的传输管理与限制

依据UL/DL各自流量定义，进行UL与DL频宽流量的传输管理与限制

用户端模式连线(CPE)

透过用户端模式设定，客户端无线模块界面就可与其他厂牌的无线基地台(AP)进行连线

低速漫游(Roam)

无线模块设定为客户端模式运作时，可进行低速切换不同基地台AP的漫游移动传输(50-100公里车速)(50-100ms换手切换)

新增先进技术

超快速的漫游换手技术
(Ultra-Fast Roaming)

基于Mesh多路径网络基础的大频宽高速移动功能

提供200Km/hr 车速的无缝隙快速换手功能

达到100Mbps传输频宽

可同时支援20台车载移动监控

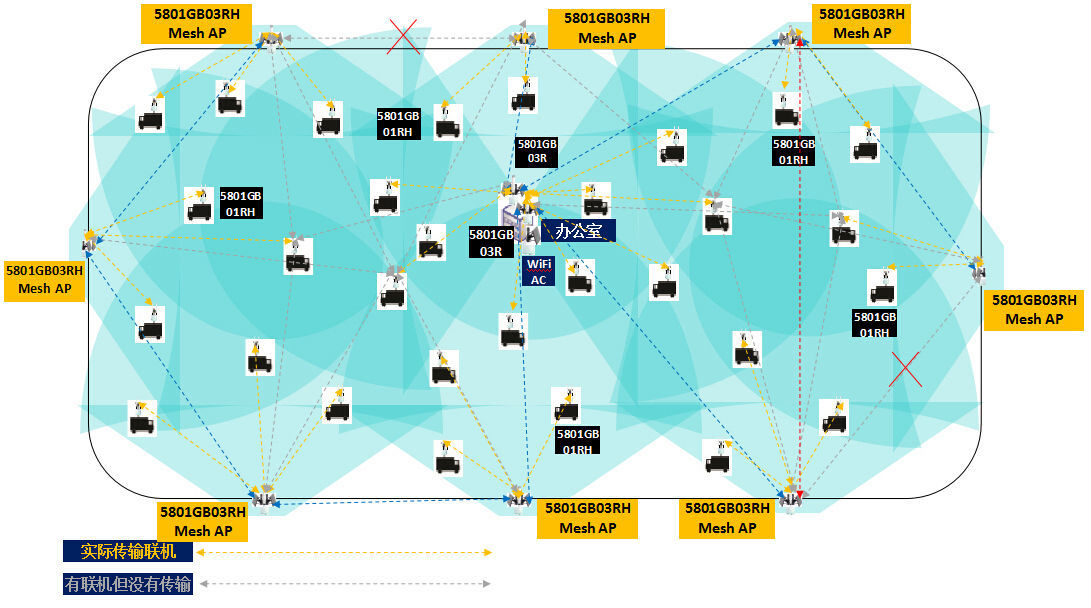

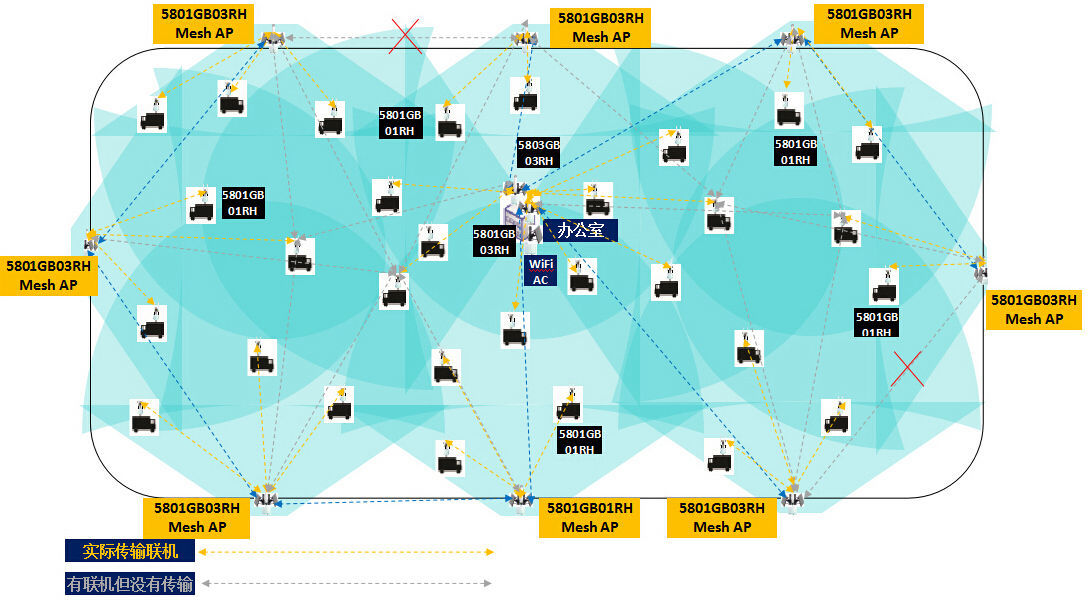

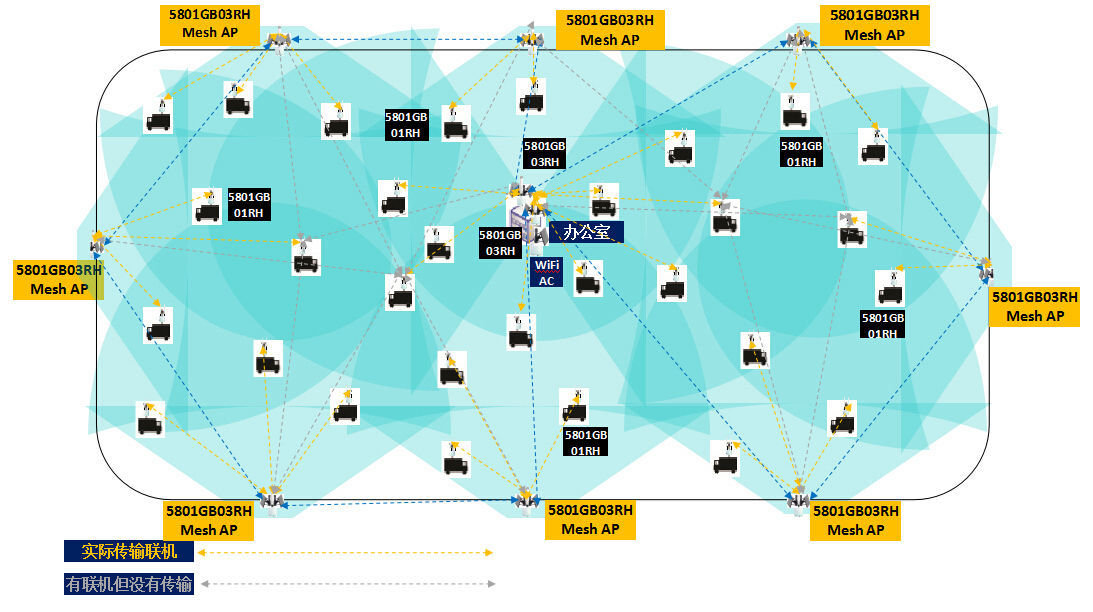

云端多重路径技术
(Mesh Cloud)

OSI Layer2第二层网桥架构的Mesh多路径网络系统

支援Mesh网络的最佳路径与自动修复及自动组网等功能

支援多点闸道器出口功能

支援混合光纤网络与无线网络为骨干出口的设定

多重路径无线骨干可达单一链路120Mbps传输频宽
