建筑工地塔吊无线传输方案
发布时间：
2015-01-20 00:00
工地现场需求分析
施工现场有2个工地同事进行施工，监控中心位于2个工地中间，左边为小区施工工地，有6个塔吊，右边为中心小学施工工地，有5个塔吊。现场总共有11个塔吊，每个塔吊上要安装一个网络监控球机进行图像信号采集。需要将11个塔吊上的视频传输到中间的监控中心。大型工地如果采用布线的方式实施监控是一套非常复杂的工程，而采用无线传输的方式，则非常方便有效。而且无线传输设备能够重复利用，可以节约多次施工的监控成本。
无线传输方案分析
根据项目要求，本监控系统共需要把工地上11个塔吊上监控的信息传到监控室，为实现信号有效稳定地传输，我们利用数字无线网桥点对多点的方式，来实现整个无线系统监控。

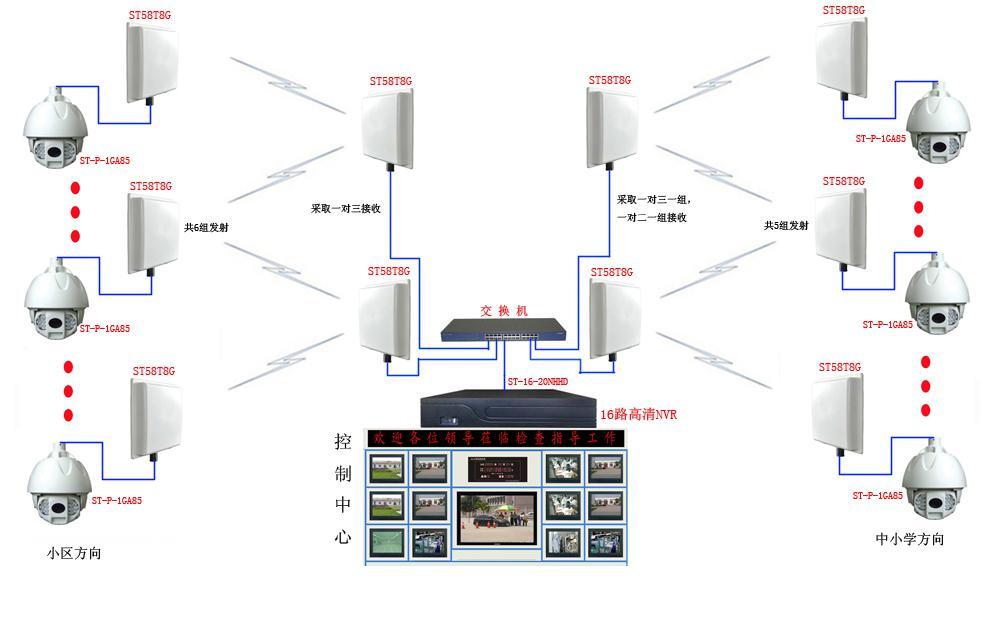

连接图如下：
如上图所示，所选无线设备为工业级数字无线网桥ST58T8G，其内置18dBi高增益天线，无线传输距离高达5km，非常适合工地塔吊无线传输使用。左边小区方向有6个塔吊，我们采用2台ST58T8G做1对3接收，右边中小学我们分别采用1对2和1对3接收。这样就将11路图像通过无线传输的方式汇总到了监控中心，最后通过一台16路NVR将视频信号存储和实时显示。一套专业的工地无线传输方案能够有效的防止工地事故发生和保障工地财产安全。
