煤矿场无线视频传输解决方案

发布时间：

2015-01-15 00:00

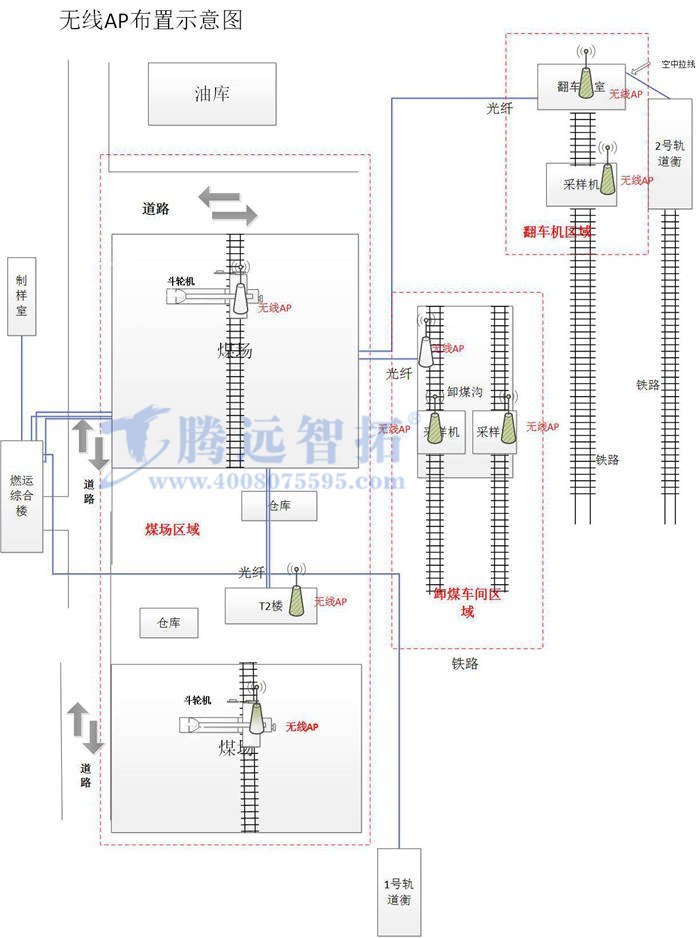

现场点位分布如下所示：

此次本项目有三个区域需做无线传输:（见下图）共8个

一、煤场区域

此区域已布光纤至T2楼，

需AP数量：T2楼楼顶一个，煤场两斗轮机各一个，共三个

斗轮机沿轨道行进后退，距T2最大距离约500米

主要传输数据：斗轮机上各两个高清摄像头，及时观看斗轮机运行情况的相关信息。

二、卸煤车间区域

此区域已布光纤至卸煤车间

需AP数：卸煤车间内壁上一个（光纤连接），两采样机各一个，共三个

采样机沿行车前后行进，据卸煤间内壁AP最大距离500米

主要传输数据：采样机上各安两个高清摄像头，采样机运行情况相关信息

三、翻车机区域

此区域已布光纤至翻车机室

需AP数：翻车机室楼顶（光纤连接），采样机一个，共二个

采样机沿行车前后行进，据翻车机AP最大距离与200米

主要传输数据：采样机上两个高清摄像头，查看采样机运行情况相关信息

无线AP环境要求：最低温度至少零下30度

无线传输解决方案：

煤场区域，卸煤车间区域，翻车机区域，分别有一个地方已接入光纤，我们需要把每个区的其它点的视频图像传到所在区域光纤接入点，为了传输的稳定性我们选用了5.8G的设备。煤场这边的2个斗轮机上面分别有一个球机，因为斗轮机是移动的，所以分别接一台ST5817H-N，配全向天线做为发射端，T2楼这里做全向接收，然后接入光纤。卸煤车间区域的2台采样机也是分别接一台ST5817H做为发射，光纤接入点处用一台ST581H-N配角度天线接收，翻车机区域也类似这样进行传输。

以下为传输示意图：
